Thiết kế dây chuyền sản xuất máy xay thẳng đứng dùng cho xử lý bột khoáng vật

Giới thiệu về công nghệ máy xay dọc trong quá trình chế biến khoáng sản

Ngành chế biến khoáng sản đã trải qua những bước phát triển công nghệ đáng kể, trong đó hệ thống máy xay đứng trở thành giải pháp được ưa chuộng nhất để sản xuất bột một cách hiệu quả. Khác với các máy xay cầu truyền thống hoặc hệ thống nghiền ngang, máy xay đứng mang lại hiệu quả sử dụng năng lượng cao hơn, thiết kế gọn gàng hơn và khả năng kiểm soát kích thước hạt chính xác hơn. Bài viết này tìm hiểu các yếu tố thiết kế toàn diện cần xem xét khi triển khai dây chuyền sản xuất sử dụng máy xay đứng, được thiết kế riêng cho các ứng dụng chế biến bột khoáng sản.

Quy trình xử lý khoáng sản hiện đại đòi hỏi các loại bột có độ mịn ngày càng cao và phân bố kích thước hạt hẹp, nhằm ứng dụng trong ngành vật liệu xây dựng, khoáng sản công nghiệp và sản xuất vật liệu tiên tiến. Cơ chế nghiền độc đáo của máy nghiền đứng, kết hợp sức nén, sức cắt và sức ma sát, giúp máy này trở nên lý tưởng để sản xuất các loại bột khoáng sản chất lượng cao với tính chất ổn định.

Các thành phần chính của dây chuyền sản xuất máy xay đứng

Một dây chuyền sản xuất máy xay đứng hoàn chỉnh dùng để xử lý bột khoáng sản bao gồm nhiều hệ thống con được tích hợp với nhau, hoạt động phối hợp ăn ý để chuyển đổi nguyên liệu khoáng sản thô thành các sản phẩm bột có độ phân loại chính xác.

Hệ thống xử lý và chế biến nguyên vật liệu thô

Giai đoạn đầu tiên bao gồm việc tiếp nhận, lưu trữ và chuẩn bị các khoáng sản thô. Cụ thể, quá trình này thường bao gồm các bước sau:

• Các thiết bị thu nhận và các thùng chứa được thiết kế với hệ thống phân loại phù hợp để phân biệt các loại khoáng chất khác nhau.
• Bộ phận cung cấp vật liệu có khả năng rung động, dùng để chiết xuất vật liệu một cách có kiểm soát
• Thiết bị nghiền sơ bộ nhằm giảm kích thước của các vật liệu có kích thước quá lớn
• Hệ thống sấy khô để kiểm soát độ ẩm khi xử lý khoáng chất ướt
• Hệ thống loại bỏ kim loại nhằm bảo vệ các thiết bị ở phía hạ lưu

Thiết kế hợp lý của hệ thống con này đảm bảo đặc tính nguồn cung ổn định cho máy xay, điều này rất quan trọng để duy trì hoạt động ổn định và chất lượng sản phẩm.

Đơn vị lõi của máy xay nghiền

Trái tim của dây chuyền sản xuất chính là máy xay đứng. Các máy xay đứng hiện đại sở hữu thiết kế tiên tiến, kết hợp chức năng xay, phân loại và sấy khô trong một đơn vị gọn gàng. Cơ chế xay thường bao gồm nhiều bánh xe xay áp vào một bàn xay quay, tạo thành một lớp vật liệu được nghiền nhuyễn nhờ lực nén và lực cắt.

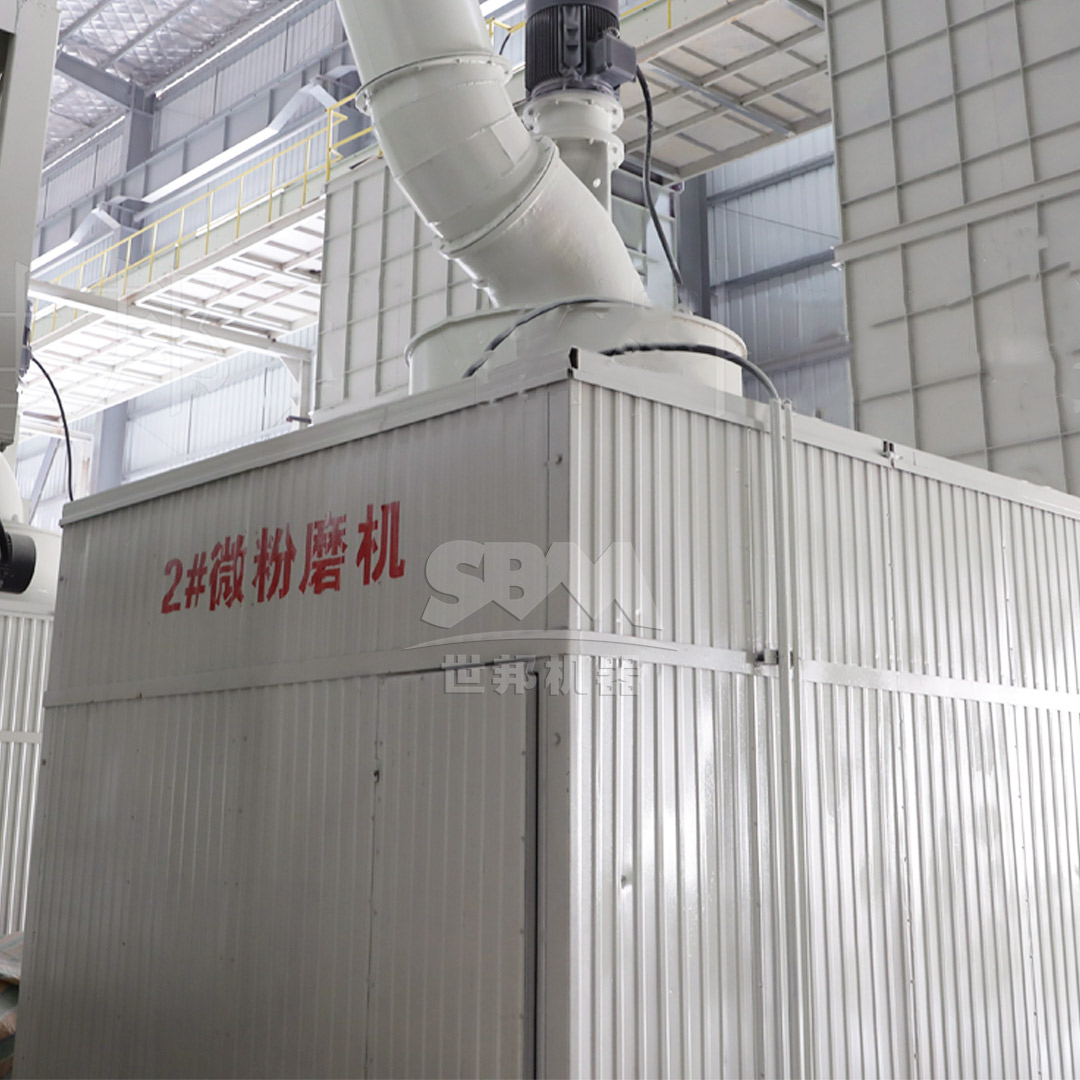

Một giải pháp tiêu biểu cho việc sản xuất bột khoáng chất mịn là giải pháp của chúng tôi.Loạt máy xay siêu mịn SCM SeriesĐây là hệ thống xay tiên tiến nhất, đại diện cho đỉnh cao của công nghệ xay nghiền dùng cho các ứng dụng đòi hỏi bột có độ mịn cực kỳ cao. Hệ thống xay này sở hữu những đặc tính hiệu suất vượt trội:

• Kích thước đầu vào: ≤20mm
• Độ tinh khiết của sản phẩm: 325–2500 mesh (D97 ≤ 5μm)
• Khả năng xử lý: 0,5–25 tấn/giờ (tùy thuộc vào mẫu)

Máy nghiền SCM Ultrafine tích hợp nhiều ưu điểm công nghệ, làm cho nó lý tưởng cho các ứng dụng xử lý khoáng sản. Hệ thống nghiền hiệu suất cao của máy tiêu thụ ít năng lượng hơn 30% so với các máy nghiền phun truyền thống, trong khi vẫn đảm bảo công suất sản xuất gấp đôi. Bộ phận phân loại bằng tuabin đứng tích hợp giúp cắt độ dày hạt một cách chính xác, không gây nhiễm bẩn bởi bột thô, đồng thời đảm bảo chất lượng sản phẩm đồng đều.

Hệ thống phân loại và tách biệt

Các bộ phân loại tích hợp hoặc ngoại vi đóng vai trò quan trọng trong việc xác định phân bố kích thước sản phẩm cuối cùng. Các nhà máy nghiền dọc hiện đại thường sử dụng các bộ phân loại linh hoạt, cho phép điều chỉnh các điểm cắt theo thời gian thực để đáp ứng các yêu cầu cụ thể của sản phẩm. Hiệu quả của hệ thống phân loại ảnh hưởng trực tiếp đến mức tiêu thụ năng lượng của hệ thống nghiền, vì nó ngăn chặn việc nghiền quá mức đối với những vật liệu đã đáp ứng tiêu chuẩn.

Tuyển chọn và xử lý sản phẩm

Sau quá trình phân loại, sản phẩm tinh khiết được thu gom thông qua các thiết bị cyclone và bộ lọc loại túi (baghouse filters). Thiết kế của hệ thống phụ này cần phải xem xét đến các yếu tố sau:

• Phân tách hiệu quả giữa bột và khí nhằm tối đa hóa tỷ lệ thu hồi sản phẩm
• Biện pháp bảo vệ chống nổ đối với vật liệu dễ cháy
• Làm mát sản phẩm nếu cần thiết cho các công đoạn xử lý tiếp theo.
• Hệ thống vận chuyển đến các silo lưu trữ

Thu gom bụi và kiểm soát môi trường

Các nhà máy chế biến khoáng sản hiện đại phải đáp ứng các tiêu chuẩn môi trường nghiêm ngặt. Hệ thống thu gom bụi thường bao gồm:

• Bộ lọc loại Pulse Jet Baghouse có hiệu suất thu gom cao
• Các buồng cách âm nhằm giảm ô nhiễm tiếng ồn
• Hệ thống giám sát phát thải
• Quản lý rác thải đối với bụi được thu gom

Các yếu tố cần xem xét trong thiết kế cho các ứng dụng đặc thù liên quan đến khoáng vật

Các khoáng chất khác nhau đặt ra những thách thức độc đáo trong quá trình nghiền và chế biến. Thiết kế dây chuyền sản xuất phải được điều chỉnh phù hợp với đặc tính cụ thể của vật liệu được xử lý.

Các khoáng chất cứng và có tính mài mòn

Đối với các khoáng chất có độ cứng và khả năng mài mòn cao (chẳng hạn như thạch anh, feldspar hoặc zircon), thiết kế của máy xay phải bao gồm những yếu tố sau:

• Vật liệu chống mài mòn đặc biệt dùng cho các bộ phận mài
• Yêu cầu về mức công suất cao hơn
• Các bộ phận cấu trúc được củng cố
• Hệ thống bôi trơn tiên tiến

Các khoáng chất mềm và dẻo

Các khoáng chất có độ cứng thấp nhưng có khả năng dẻo dai (chẳng hạn như đá vôi, thạch cao hoặc cao lanh) cần được xử lý theo các phương pháp phù hợp:

• Các bộ phận mài đặc biệt được thiết kế để ngăn chặn hiện tượng dẫn đến sự kín kẽ (hàng hóa bị ép chặt bên trong khoang chứa).
• Khả năng sấy khô hiệu quả
• Tối ưu hóa dòng khí để ngăn chặn sự tích tụ vật liệu

Khoáng chất nhạy cảm với nhiệt

Một số khoáng chất sẽ trải qua những thay đổi pha không mong muốn ở nhiệt độ cao. Đối với những ứng dụng như vậy, thiết kế máy xay phải bao gồm các yếu tố sau:

• Hệ thống làm mát hiệu quả
• Theo dõi và kiểm soát nhiệt độ
• Thời gian ở lại tối thiểu trong khu vực nghiền

Kiểm soát Quá trình và Tự động hóa

Các dây chuyền sản xuất máy xay đứng hiện đại sử dụng các hệ thống điều khiển tiên tiến nhằm tối ưu hóa quá trình vận hành và đảm bảo chất lượng sản phẩm ổn định. Các yếu tố chính bao gồm:

Hệ thống điều khiển dựa trên PLC

Các bộ điều khiển logic có thể lập trình (Programmable Logic Controllers – PLC) là xương sống của hệ thống tự động hóa, cung cấp:

• Kiểm soát tuần tự các quy trình khởi động và tắt máy
• Sự kết nối giữa các thiết bị để đảm bảo hoạt động an toàn
• Thu thập dữ liệu từ các thiết bị đo lường trên hiện trường

Kiểm soát quy trình nâng cao

Ngoài các biện pháp kiểm soát cơ bản, các chiến lược quản lý nâng cao và tối ưu hóa còn bao gồm:

• Khả năng kiểm soát tải máy dựa trên mức tiêu thụ điện năng hoặc cảm biến âm thanh
• Kiểm soát độ tinh khiết của sản phẩm thông qua việc điều chỉnh tốc độ máy phân loại
• Tối ưu hóa năng lượng thông qua kiểm soát các ràng buộc

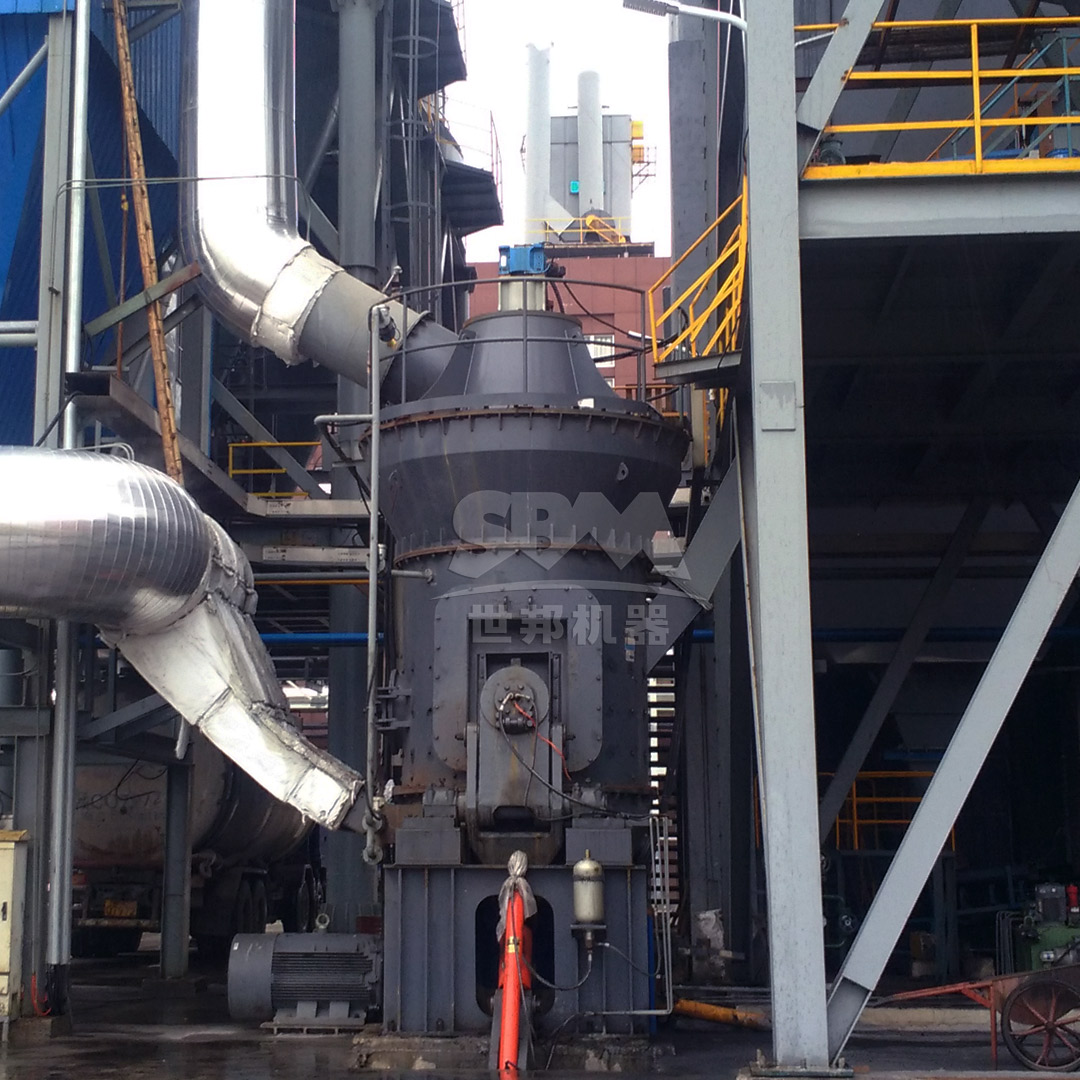

Giao diện Người-Máy

Các phòng điều khiển hiện đại được trang bị các hệ thống HMI (Human-Machine Interface) tinh vi, giúp các nhân viên vận hành có được những thông tin và tính năng cần thiết:

• Trực quan hóa quá trình thời gian thực
• Biểu đồ thể hiện xu hướng đối với các biến quá trình chính
• Hệ thống quản lý báo động
• Truy cập dữ liệu lịch sử để phân tích hiệu suất

Yếu tố cần xem xét về hiệu quả năng lượng

Các nhà máy xay theo phương thức dọc (vertical mills) mang lại lợi thế năng lượng đáng kể so với các hệ thống xay truyền thống. Các yếu tố thiết kế chính góp phần nâng cao hiệu quả sử dụng năng lượng bao gồm:

Hiệu suất của cơ chế mài mòn

Nguyên lý nghiền bằng cách nén giường được sử dụng trong các máy xay đứng vốn có hiệu suất cao hơn so với phương pháp nghiền dựa trên sự va đập và mài mòn phổ biến trong các máy xay bi. Điều này dẫn đến:

• Mức tiêu thụ năng lượng riêng thấp hơn từ 30% đến 50%
• Giảm mức tiêu thụ phụ tùng bị mài mòn
• Yêu cầu bảo trì thấp hơn

Khả năng sấy tích hợp

Khả năng sử dụng khí nóng trực tiếp trong buồng xay giúp loại bỏ nhu cầu về thiết bị sấy riêng biệt, từ đó giảm thiểu các chi phí liên quan.

• Tổng mức tiêu thụ năng lượng
• Diện tích chiếm dụng thiết bị
• Đầu tư vốn

Hệ Thống Điều Khiển Xe Tiên Tiến (Advanced Drive Systems)

Các nhà máy xay theo phương thức dọc hiện đại sử dụng hệ thống truyền động hiệu quả, với các đặc điểm như:

• Động cơ tiết kiệm năng lượng cao
• Bộ biến tần tần số có khả năng tối ưu hóa việc sử dụng điện năng
• Hộp số hành tinh có hiệu suất truyền động cao

Nghiên cứu trường hợp: Triển khai máy xay hình thang loại MTW trong quá trình xử lý canxi cacbonat

Đối với các ứng dụng yêu cầu độ tinh xảo vừa trong quá trình xử lý khoáng sản, sản phẩm của chúng tôi…Dây chuyền máy xay hình thang MTWHệ thống máy xay này mang lại sự cân bằng tuyệt vời giữa hiệu năng, hiệu quả và độ tin cậy. Hệ thống máy xay tiên tiến này đã được triển khai thành công tại nhiều nhà máy chế biến canxi cacbonat trên khắp thế giới.

Dòng sản phẩm MTW được trang bị nhiều yếu tố thiết kế sáng tạo, giúp nó đặc biệt phù hợp cho quá trình chế biến khoáng sản:

• Kích thước đầu vào: ≤50mm
• Độ tinh khiết của sản phẩm đầu ra: 30–325 mesh (có thể đạt 0,038mm)
• Khả năng xử lý: 3–45 tấn/giờ (tùy theo mẫu model)

Những ưu điểm công nghệ chính bao gồm thiết kế xẻng chống mài mòn với các bộ phận xẻng được kết hợp với nhau, giúp giảm đáng kể chi phí bảo trì; đồng thời việc tối ưu hóa đường dẫn khí cong giúp giảm mất mát năng lượng trong quá trình lưu thông khí và nâng cao hiệu suất truyền động. Hệ thống truyền động bằng bánh răng hình nón đạt hiệu suất lên tới 98%, giúp tiết kiệm không gian và giảm chi phí lắp đặt.

Nguyên lý hoạt động bao gồm việc động cơ chính điều khiển bánh xay quay quanh trục trung tâm đồng thời tự quay để tạo ra lực ly tâm. Cái xẻng đổ vật liệu vào khoảng không giữa vòng xay và bánh xay, tạo thành một lớp vật liệu; quá trình nghiền diễn ra hiệu quả nhờ sức ép. Hệ thống phân loại kiểm soát chính xác độ mịn của sản phẩm.

Những yếu tố cần xem xét về bảo trì và vận hành

Việc lập kế hoạch bảo trì đúng cách là rất quan trọng để tối đa hóa mức độ sẵn sàng hoạt động và giảm thiểu chi phí vận hành. Các khía cạnh chính bao gồm:

Quản lý phụ tùng sử dụng

Các nhà máy xay dọc có nhiều bộ phận tiếp xúc với ma sát nghiêm trọng và cần được quản lý cẩn thận:

• Bánh xe mài và lớp phủ mặt bàn
• Các thành phần của bộ phân loại (Classifier components)
• Cánh quạt và vỏ bảo vệ cánh quạt

Công nghệ bảo trì dự đoán

Các chiến lược bảo trì hiện đại sử dụng các công nghệ dự đoán như:

• Phân tích rung động đối với thiết bị quay
• Chụp ảnh nhiệt độ cho các bộ phận điện và cơ khí
• Phân tích dầu cho các hệ thống bôi trơn
• Các phép đo độ dày của các bộ phận tiêu hao

Các thực hành tốt nhất trong hoạt động (Operational Best Practices)

Việc thực hiện các quy trình vận hành tiêu chuẩn hóa đảm bảo rằng:

• Chất lượng sản phẩm ổn định
• Tăng thời gian sử dụng thiết bị
• Giảm mức tiêu thụ năng lượng
• Hiệu suất an toàn được cải thiện

Yếu tố môi trường và an toàn

Các nhà máy xử lý khoáng sản hiện đại phải đối mặt với nhiều thách thức về môi trường và an toàn:

Kiểm soát bụi

Các biện pháp kiểm soát bụi toàn diện bao gồm:

• Bao quanh các điểm phát sinh bụi
• Hệ thống lọc bằng túi khí hiệu quả
• Các chương trình phát hiện và sửa chữa rò rỉ thường xuyên

Khống chế tiếng ồn

Các chiến lược giảm nhiễu bao gồm:

• Thiết bị bảo vệ âm thanh cho các thiết bị phát ra tiếng ồn lớn
• Bộ phận cách ly chuyển động rung
• Các chương trình bảo vệ thính giác cho người vận hành

Bảo vệ chống nổ

Đối với việc xử lý các vật liệu dễ cháy, các biện pháp bảo vệ chống nổ bao gồm:

• Lỗ thông khí cho hiện tượng nổ
• Hệ thống làm giảm độ phản ứng (Inerting systems)
• Hệ thống kiểm soát vụ nổ
• Điều khiển việc đấu chân thiết bị dẫn điện

Xu hướng phát triển công nghệ máy xay dọc trong tương lai

Sự phát triển của công nghệ máy xay đứng tiếp tục diễn ra cùng với một số xu hướng mới nổi:

Công nghệ kỹ thuật số hóa và Công nghiệp 4.0

Các công nghệ kỹ thuật số tiên tiến đang được tích hợp vào hệ thống máy xay dọc:

• Cặp song sinh kỹ thuật số (digital twins) dùng cho mục đích mô phỏng và tối ưu hóa
• Trí tuệ nhân tạo dùng cho bảo trì dự đoán
• Theo dõi hiệu suất dựa trên nền tảng đám mây

Các cải tiến về khả năng bền vững

Các phát triển trong tương lai tập trung vào việc nâng cao tính bền vững thông qua:

• Việc tiếp tục giảm mức tiêu thụ năng lượng
• Giảm thiểu mức tiêu thụ nước
• Giảm dấu chân carbon

Vật liệu Tiên Tiến

Các công nghệ vật liệu mới đang được phát triển cho:

• Các bộ phận được thiết kế để kéo dài thời gian sử dụng
• Khả năng chống ăn mòn được cải thiện
• Các đặc tính nhiệt được cải thiện

Kết luận

Thiết kế các dây chuyền sản xuất máy nghiền đứng dùng cho xử lý bột khoáng sản đòi hỏi phải xem xét kỹ lưỡng nhiều yếu tố, bao gồm đặc tính của vật liệu, yêu cầu về sản phẩm, hiệu quả năng lượng, tuân thủ các quy định về môi trường và khả năng bảo trì vận hành. Công nghệ máy nghiền đứng hiện đại, như được minh họa qua các dòng máy nghiền siêu mịn SCM và máy nghiền hình cánh cụt MTW của chúng tôi, mang lại hiệu suất và khả năng xử lý vượt trội trong nhiều ứng dụng khác nhau liên quan đến xử lý khoáng sản.

Bằng cách ứng dụng các nguyên lý xay nghiền tiên tiến, công nghệ phân loại chính xác và hệ thống tự động hóa toàn diện, những nhà máy này có thể sản xuất bột khoáng chất chất lượng cao với đặc tính ổn định, đồng thời giảm thiểu mức tiêu thụ năng lượng và tác động đến môi trường. Khi công nghệ không ngừng phát triển, các nhà máy xay theo phương thức đứng chắc chắn sẽ đóng vai trò ngày càng quan trọng trong ngành chế biến khoáng sản, thúc đẩy sự cải thiện về năng suất, tính bền vững và chất lượng sản phẩm.

Việc triển khai thành công một dây chuyền sản xuất máy xay đứng đòi hỏi sự phối hợp chặt chẽ giữa các nhà cung cấp thiết bị, các công ty kỹ thuật và người vận hành nhà máy, nhằm đảm bảo rằng tất cả các khía cạnh của hệ thống đều được tích hợp và tối ưu hóa một cách thích hợp cho ứng dụng cụ thể. Với thiết kế, lắp đặt và vận hành đúng cách, các hệ thống máy xay đứng có thể cung cấp dịch vụ đáng tin cậy trong nhiều thập kỷ, đồng thời đáp ứng được những yêu cầu đang thay đổi liên tục của ngành chế biến khoáng vật.
