Quy trình xay nghiền quặng graphite: Từ việc nghiền đến việc tạo thành bột mịn

Giới thiệu về quy trình xử lý quặng graphite

Graphite, một dạng carbon tinh thể xuất hiện tự nhiên, ngày càng trở nên quan trọng trong các ứng dụng công nghiệp hiện đại, từ pin lithium-ion đến vật liệu chịu nhiệt. Các đặc tính độc đáo của graphite – bao gồm độ dẫn nhiệt và điện cao, tính trượt, khả năng chịu hóa chất – khiến nó trở thành vật liệu thiết yếu trong nhiều lĩnh vực khác nhau. Tuy nhiên, việc chế biến quặng graphite thô thành bột mịn có thể sử dụng đòi hỏi một quy trình xay nghiền phức tạp, nhằm bảo toàn cấu trúc tinh thể của vật liệu đồng thời đạt được phân bố kích thước hạt như mong muốn.

Quá trình chuyển đổi từ quặng grafít thô thành bột mịn bao gồm nhiều giai đoạn làm giảm kích thước, mỗi giai đoạn đều yêu cầu thiết bị chuyên dụng và các thông số điều khiển chính xác. Bài viết này cung cấp một cái nhìn tổng quan toàn diện về toàn bộ quy trình nghiền quặng grafít, nhấn mạnh các giai đoạn quan trọng từ công đoạn nghiền ban đầu đến việc sản xuất bột mịn cuối cùng, đặc biệt chú trọng đến việc lựa chọn thiết bị và tối ưu hóa quy trình.

Giai đoạn 1: Nghiền sơ bộ quặng graphit

Quy trình nghiền quặng graphite bắt đầu với giai đoạn nghiền sơ bộ, trong đó các khối quặng thô lớn được đập nhỏ thành kích thước dễ xử lý hơn. Thông thường, các máy nghiền hàm hoặc máy nghiền ly tâm được sử dụng trong giai đoạn này. Mục tiêu là làm giảm kích thước các hạt quặng xuống dưới 50mm, chuẩn bị cho các bước nghiền tiếp theo.

Đặc tính của quặng graphite khác nhau đáng kể tùy thuộc vào từng mỏ; graphite dạng vảy cần được xử lý theo cách khác so với graphite vô định hình hoặc graphite xuất hiện trong các mạch đá. Giai đoạn nghiền sơ cấp phải được điều chỉnh phù hợp với loại quặng cụ thể nhằm tránh việc nghiền nát quá mức các cấu trúc dạng vảy nhạy cảm, đồng thời đảm bảo việc giảm kích thước hiệu quả đối với các vật liệu cứng hơn. Công tác nghiền sơ cấp được thực hiện đúng cách là nền tảng quan trọng để đạt được hiệu suất xử lý tối ưu ở các giai đoạn tiếp theo.

Giai đoạn 2: Nghiền thứ cấp và xay sơ bộ

Sau quá trình nghiền sơ bộ, vật liệu được đưa qua giai đoạn nghiền thứ cấp để tiếp tục giảm kích thước hạt. Ở giai đoạn này, các máy nghiền hình nón hoặc máy nghiền va đập thường được sử dụng, nhằm tạo ra các hạt có kích thước khoảng 10–20mm. Đối với một số ứng dụng cụ thể, máy xay bằng búa có thể được sử dụng để giảm kích thước hạt thêm nữa.

Chúng ta…Loạt Hammer MillCác máy này cung cấp hiệu suất vượt trội trong quá trình nghiền thứ cấp quặng graphite. Với khả năng xử lý vật liệu có kích thước lên đến 40mm và sản xuất sản phẩm có độ mịn từ 0–3mm, chúng được trang bị thiết kế khoang nghiền được tối ưu hóa cùng các tấm chống mài mòn làm từ thép giàu mangan, giúp chịu được độ ma mòn của quặng graphite. Ví dụ, mẫu PC4012-90 có công suất sản xuất từ 15–40 tấn/giờ với động cơ chính công suất 90kW, rất thích hợp cho các quy trình xử lý graphite quy mô trung bình đến lớn.

Trong quá trình nghiền thứ cấp, việc theo dõi sự phân bố kích thước hạt là rất quan trọng nhằm đảm bảo các đặc tính của vật liệu đầu vào phù hợp nhất cho các giai đoạn nghiền tinh tiếp theo. Việc phân loại chính xác ở giai đoạn này có thể nâng cao đáng kể hiệu quả tổng thể của quy trình sản xuất.

Giai đoạn 3: Lựa chọn thiết bị xay mịn

Quá trình xay mịn đại diện cho giai đoạn quan trọng nhất trong quá trình chế biến than chì, nơi vật liệu được giảm kích thước xuống mức độ mịn cần thiết cho các ứng dụng cụ thể. Việc lựa chọn thiết bị xay phụ thuộc vào nhiều yếu tố như kích thước hạt cuối cùng mong muốn, yêu cầu về công suất sản xuất, các tiêu chí về hiệu quả năng lượng, và nhu cầu bảo toàn cấu trúc tinh thể của than chì.

Có một số công nghệ xay nghiền có sẵn để xử lý than chì:

Máy xay bóng dùng để xay mịn loại vừa đến kém

Các máy xay bằng bi truyền thống thường được sử dụng để xay bột graphite, đặc biệt là khi sản xuất bột có kích thước từ 0,074 đến 0,8mm. Những công cụ này gồm các hình trụ quay chứa vật liệu xay (thường là bi thép) và hoạt động dựa trên nguyên lý va đập và mài mòn. Mặc dù máy xay bằng bi có khả năng xay lớn và độ tin cậy cao, chúng thường kém hiệu quả về mặt tiết kiệm năng lượng so với các công nghệ xay hiện đại hơn, và có thể không thích hợp để sản xuất loại bột siêu mịn cần thiết cho các ứng dụng chuyên dụng.

Dòng máy xay bột của chúng tôi bao gồm các mẫu như GMQG2445, với thể tích hiệu quả lên đến 18,2m³ và công suất 400kW, có khả năng xử lý 55–10,5 tấn hàng giờ. Những máy này sử dụng các viên bi làm từ hợp kim crôm và các tấm lót chuyên dụng được thiết kế để giảm thiểu tình trạng nhiễm bẩn đồng thời tối ưu hóa hiệu suất xay nghiền.

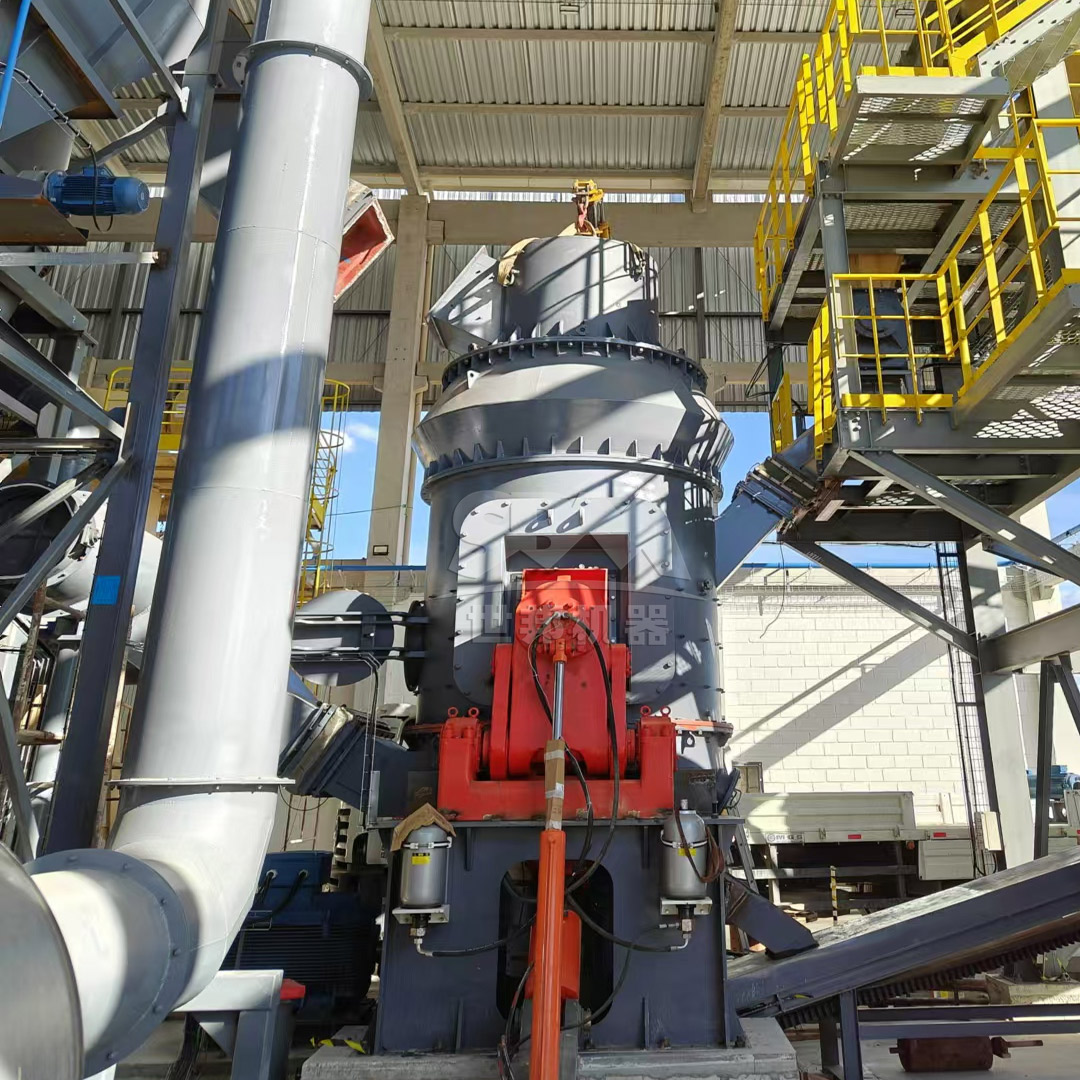

Các máy xay bằng bánh xe đứng (Vertical Roller Mills) dùng để xay mịn hiệu quả

Máy xay bằng bánh xe đứng (Vertical Roller Mills – VRM) ngày càng được ưa chuộng trong quá trình chế biến than chì nhờ hiệu suất sử dụng năng lượng vượt trội so với các máy xay truyền thống sử dụng bi thép. Các hệ thống này tích hợp cả các công đoạn nghiền, sấy khô và phân loại trong một thiết bị nhỏ gọn, mang lại nhiều lợi thế đáng kể về mặt diện tích chiếm dụng và đơn giản trong vận hành.

Của chúng tôiLoạt máy xay bằng bánh xe đứng LM (LM Series Vertical Roller Mills)Các máy xay này đại diện cho đỉnh cao của công nghệ xay nghiền dành cho các vật liệu như graphit. Chúng sử dụng nguyên lý xay nghiền độc đáo: vật liệu được đưa vào trung tâm của bàn xay và sau đó được vận chuyển đến đường dẫn xay nhờ lực ly tâm. Hệ thống phân loại động tính tích hợp giúp kiểm soát kích thước hạt một cách chính xác; thiết kế gọn nhẹ giúp tiết kiệm không gian lắp đặt lên đến 50% so với các hệ thống máy xay bi truyền thống.

Những ưu điểm chính của dòng máy LM của chúng tôi trong quá trình xử lý graphite bao gồm:

• Mức tiêu thụ năng lượng thấp hơn 30–40% so với các máy xay bằng bánh xe (ball mills).
• Khả năng xử lý nguyên liệu thức ăn có kích thước lên đến 50mm.
• Sản xuất bột có kích thước mesh từ 30 đến 325 (có thể mở rộng lên đến 600 mesh với các cấu hình đặc biệt)
• Khả năng xử lý khoảng từ 3 đến 250 tấn mỗi giờ, tùy thuộc vào mẫu model.
• Hệ thống điều khiển tiên tiến nhằm đảm bảo chất lượng sản phẩm ổn định

Giai đoạn 4: Xay mịn cực kỳ để ứng dụng chuyên biệt

Đối với các ứng dụng yêu cầu bột graphite có độ mịn cực cao (thường dưới 10 micron), cần thiết phải sử dụng thiết bị xay siêu mịn chuyên dụng. Những ứng dụng này bao gồm lớp phủ dẫn điện, vật liệu pin tiên tiến và chất bôi trơn hiệu suất cao, nơi mà phân bố kích thước hạt và hình thái của hạt có ảnh hưởng rất lớn đến hiệu suất của sản phẩm.

Của chúng taLoại máy xay siêu mịn trong dòng SCM (SCM Series Ultrafine Mill)Hệ thống mài này được thiết kế đặc biệt để sản xuất bột graphite siêu mịn với độ chính xác xuất sắc. Hệ thống mài tiên tiến này có thể xử lý vật liệu có kích thước lên đến 20mm và sản xuất bột có độ mịn từ 325 đến 2500 mesh (D97 ≤ 5μm), đáp ứng được các yêu cầu khắt khe nhất trong các ứng dụng liên quan đến graphite.

Ưu thế kỹ thuật của máy xay siêu mịn SCM

Dòng sản phẩm SCM tích hợp nhiều tính năng đổi mới, giúp nó trở nên lý tưởng cho quá trình xử lý graphite:

Sử dụng năng lượng một cách hiệu quả:Với khả năng xay nghiền gấp đôi so với các máy xay jet và mức tiêu thụ năng lượng được giảm xuống 30%, dòng sản phẩm SCM là bước tiến đáng kể trong hiệu suất xay nghiền. Hệ thống điều khiển thông minh tự động điều chỉnh các thông số hoạt động dựa trên thông tin phản hồi thời gian thực về độ mịn của sản phẩm, đảm bảo chất lượng ổn định trong khi giảm thiểu tối đa lãng phí năng lượng.

Phân loại độ chính xác cao:Máy phân loại bằng tuabin đứng cho phép cắt giảm kích thước hạt một cách chính xác, loại bỏ các hạt thô gây ô nhiễm và đảm bảo chất lượng sản phẩm đồng đều. Điều này đặc biệt quan trọng đối với các ứng dụng liên quan đến than chì, nơi sự phân bố đều đặn về kích thước hạt có ảnh hưởng trực tiếp đến hiệu suất của vật liệu.

Kiến trúc bền vững:Các vật liệu được thiết kế đặc biệt dành cho bánh xe và vòng mài giúp kéo dài thời gian sử dụng đáng kể so với các máy xay thông thường. Thiết kế mới mẻ của buồng mài bằng ốc không cần bánh xe giúp tăng độ ổn định trong quá trình vận hành và giảm đáng kể nhu cầu bảo dưỡng.

Tuân thủ quy định về môi trường:Với hiệu suất thu gom bụi vượt qua các tiêu chuẩn quốc tế và mức độ ồn dưới 75dB, dòng sản phẩm SCM đáp ứng đầy đủ các quy định về bảo vệ môi trường nghiêm ngặt nhất. Thiết kế buồng cách âm tích hợp tạo ra môi trường làm việc an toàn và thoải mái hơn.

Thông số kỹ thuật mẫu của dòng sản phẩm SCM Series

Dòng sản phẩm SCM có nhiều biến thể khác nhau để phù hợp với các yêu cầu sản xuất cụ thể:

• SCM800:Khả năng xử lý: 0,5–4,5 tấn/giờ; Động cơ chính công suất 75kW
• SCM900:Khả năng xử lý từ 0,8 đến 6,5 tấn/giờ, động cơ chính công suất 90kW
• SCM1000:Khả năng xử lý: 1,0–8,5 tấn/giờ; Động cơ chính công suất 132kW
• SCM1250:Khả năng xử lý: 2,5–14 tấn/giờ; Động cơ chính công suất 185kW
• SCM1680:Khả năng xử lý: 5,0 – 25 tấn/giờ; Động cơ chính: 315 kW

Mỗi mẫu đều duy trì phạm vi độ tinh xảo đầu ra ưu việt tương tự (325–2500 mắt lưới), đồng thời tăng khả năng xử lý để đáp ứng nhu cầu vận hành. Thiết kế mô-đun giúp việc bảo trì và nâng cấp trở nên dễ dàng hơn khi các yêu cầu sản xuất thay đổi theo thời gian.

Giai đoạn 5: Phân loại và kiểm soát kích thước hạt

Phân loại hiệu quả là yếu tố then chốt để sản xuất bột graphite có phân bố kích thước hạt nhất định. Các hệ thống xay hiện đại tích hợp các bộ phận phân loại bằng không khí tiên tiến, có khả năng phân tách các hạt dựa trên kích thước, từ đó giúp kiểm soát chính xác các đặc tính của sản phẩm cuối cùng.

Đối với quá trình xử lý than chì, cả công nghệ phân loại cơ học lẫn công nghệ phân loại bằng không khí đều được sử dụng, và việc lựa chọn phương pháp phụ thuộc vào phạm vi kích thước hạt mục tiêu cũng như mức sản lượng cần đạt được. Sau giai đoạn phân loại, thường sẽ có các buồng xoáy hiệu suất cao và các bộ lọc loại túi để thu thập sản phẩm đã hoàn thành, đồng thời đảm bảo hoạt động của hệ thống luôn trong trạng thái sạch sẽ.

Giai đoạn 6: Tổng kiểm và tạo chức năng cho bề mặt

Ngoài việc giảm kích thước hạt, nhiều ứng dụng của graphite tiên tiến còn yêu cầu phải tiến hành xử lý bề mặt nhằm nâng cao khả năng tương thích với các vật liệu khác hoặc mang lại những tính chất chức năng cụ thể. Các kỹ thuật xử lý phổ biến bao gồm phủ các chất khác nhau, oxy hóa để tạo ra graphite phân tán, hoặc xử lý hóa học để cải thiện khả năng phân tán.

Mặc dù không phải là một phần trực tiếp của quá trình xử lý bột than, những phương pháp này thường được tích hợp vào các dây chuyền sản xuất graphit hiện đại nhằm tạo ra các sản phẩm có giá trị gia tăng và có các đặc tính hiệu suất được cải thiện.

Các yếu tố cần xem xét khi tối ưu hóa quy trình

Việc tối ưu hóa quá trình xay nghiền graphite đòi hỏi phải chú ý cẩn thận đến một số yếu tố then chốt sau:

Hiệu quả năng lượng

Các hoạt động nghiền thường chiếm một tỷ lệ đáng kể trong tổng mức tiêu thụ năng lượng trong quá trình chế biến grafit. Việc lựa chọn các thiết bị tiết kiệm năng lượng như Mill Siêu mịn loại SCM Series hoặc Mill Bánh xe Dọc loại LM Series có thể giúp giảm chi phí vận hành đồng thời giảm thiểu tác động đối với môi trường. Hệ thống điều khiển tiên tiến, có khả năng tự động điều chỉnh các thông số vận hành dựa trên đặc tính của nguyên liệu đầu vào và yêu cầu sản phẩm, càng làm tăng thêm hiệu quả công việc.

Độ nhất quán về chất lượng sản phẩm

Việc duy trì chất lượng sản phẩm ổn định là rất quan trọng đối với bột graphite được sử dụng trong các ứng dụng quan trọng. Các hệ thống mài hiện đại tích hợp công nghệ giám sát và điều khiển theo thời gian thực, giúp điều chỉnh liên tục các thông số vận hành để bù đắp cho những thay đổi trong nguyên liệu đầu vào hoặc điều kiện môi trường. Các hệ thống phân loại có độ chính xác cao như loạt SCM của chúng tôi đảm bảo kiểm soát chặt chẽ phân bố kích thước hạt từng lô sản phẩm một.

Kiểm soát Ô nhiễm

Độ tinh khiết của graphite rất quan trọng đối với nhiều ứng dụng, đặc biệt là trong lĩnh vực điện tử và sản xuất pin. Thiết bị nghiền phải được thiết kế sao cho giảm thiểu tối đa nguy cơ nhiễm bẩn từ các bộ phận bị mòn hay các nguồn bên ngoài. Các máy nghiền của chúng tôi được trang bị các phần tử nghiền được pha chế đặc biệt, giúp giảm thiểu tình trạng nhiễm kim loại trong quá trình sử dụng nhưng vẫn đảm bảo thời gian phục vụ lâu dài.

Yếu tố bảo vệ môi trường và an toàn

Việc xử lý than chì đặt ra những thách thức nhất định về mặt môi trường và an toàn, những thách thức này cần được giải quyết thông qua việc lựa chọn thiết bị phù hợp và thiết kế quy trình sản xuất đúng đắn:

Kiểm soát bụi

Bụi than chì có thể gây ra nguy cơ nổ và ảnh hưởng đến sức khỏe hô hấp. Các hệ thống mài hiện đại được trang bị các hệ thống thu gom bụi toàn diện; thiết bị của chúng tôi sử dụng bộ thu gom bụi kiểu phun xung (pulse-jet dust collectors), vượt qua các tiêu chuẩn quốc tế về kiểm soát lượng khí thải. Thiết kế kín hoàn toàn ngăn chặn bụi bị rò rỉ trong quá trình vận hành bình thường.

Giảm nhiễu

Các hoạt động nghiền có thể tạo ra tiếng ồn lớn, có khả năng vượt quá mức giới hạn phơi nhiễm nghề nghiệp cho người lao động. Các nhà máy của chúng tôi áp dụng công nghệ giảm tiếng ồn tiên tiến, với mức độ âm thanh thường dưới 75–80dB, tạo ra môi trường làm việc an toàn hơn và giảm nhu cầu sử dụng các biện pháp bảo vệ thính giác bổ sung.

Xu hướng phát triển trong công nghệ nghiền grafit trong tương lai

Ngành sản xuất bột than chì không ngừng phát triển, với một số xu hướng mới đang định hình sự phát triển của thiết bị:

Số hóa và Công nghiệp thông minh

Sự tích hợp các công nghệ IoT, thuật toán bảo trì dự đoán và hệ thống điều khiển quá trình tiên tiến đang thay đổi hoàn toàn các hoạt động nghiền grafite. Các thiết kế máy nghiền mới nhất của chúng tôi tích hợp các tính năng kết nối, cho phép giám sát từ xa, phân tích dữ liệu và tối ưu hóa dựa trên các chỉ số hiệu suất theo thời gian thực.

Trọng tâm về Bền vững (Sustainability Focus)

Sự chú trọng ngày càng tăng đối với tính bền vững đang thúc đẩy sự phát triển của các công nghệ xay nghiền, giúp giảm tiêu thụ năng lượng và nước, giảm lượng khí thải, và kéo dài thời gian sử dụng thiết bị. Thiết kế thiết bị của chúng tôi ưu tiên các nguyên tắc kinh tế tuần hoàn; các bộ phận được sử dụng là loại có thể dễ dàng sửa chữa hoặc nâng cấp thay vì thay thế hoàn toàn.

Kết luận

Quá trình biến quặng graphite thô thành bột mịn đòi hỏi một loạt các thao tác nghiền và xay phức tạp, mỗi bước đều cần thiết bị chuyên dụng và kiểm soát chính xác quy trình. Từ việc giảm kích thước ban đầu cho đến việc xay siêu mịn, việc lựa chọn công nghệ phù hợp có ảnh hưởng đáng kể đến chất lượng sản phẩm, hiệu suất vận hành và khả năng kinh tế.

Dải thiết bị nghiền đa dạng của chúng tôi, đặc biệt là máy xay siêu mịn thuộc dòng SCM Series và máy xay bằng bánh xe đứng thuộc dòng LM Series, cung cấp các giải pháp tiên tiến cho ngành chế biến graphite, phù hợp với những thách thức đặc thù của loại vật liệu này. Nhờ kết hợp hiệu quả năng lượng cao, khả năng kiểm soát kích thước hạt chính xác và cấu trúc bền chắc, các hệ thống này cho phép sản xuất bột graphite chất lượng cao, đáp ứng được mọi yêu cầu sử dụng khắt khe nhất.

Khi graphite ngày càng được ứng dụng rộng rãi trong các công nghệ tiên tiến, các quy trình xử lý nhằm chuyển đổi loại vật liệu đa năng này chắc chắn sẽ tiếp tục phát triển. Những đổi mới trong lĩnh vực này tập trung vào việc nâng cao hiệu suất, tính bền vững và chất lượng sản phẩm.
