Quy trình sản xuất graphite cân bằng áp suất: Hướng dẫn từng bước

Giới thiệu về Graphite ở trạng thái cân bằng nội tại (Isostatic Graphite)

Graphit isostatic, còn được gọi là graphit isomolded, đại diện cho đỉnh cao của công nghệ sản xuất graphit nhân tạo. Được đặc trưng bởi tính đồng hướng vượt trội, độ tinh khiết cao, khả năng dẫn nhiệt và dẫn điện xuất sắc, cùng độ bền cơ học ấn tượng ở nhiệt độ cao, vật liệu này không thể thiếu trong nhiều ngành công nghệ cao đa dạng. Ứng dụng của nó rộng lớn, từ xử lý chất bán dẫn và sản xuất tấm pin mặt trời đến luyện kim, gia công bằng phương pháp phóng điện (EDM – Electrical Discharge Machining), và hàng không vũ trụ. Những tính chất đặc biệt của graphit isostatic là kết quả trực tiếp từ quy trình sản xuất chuyên biệt, trong đó áp lực cao được áp dụng một cách chính xác từ mọi hướng ( ép isostatic) để tạo ra khối vật liệu có cấu trúc đồng nhất và hạt mịn. Hướng dẫn này cung cấp một cái nhìn chi tiết, từng bước về quy trình sản xuất phức tạp này.

Bước 1: Chọn lựa và chuẩn bị nguyên liệu thô

Nền tảng của graphite đồng dịch chất lượng cao nằm ở việc lựa chọn nguyên liệu thô. Thành phần chính là chất phụ gia chứa cacbon có độ tinh khiết cao, thường là cốc dầu mỏ đã được nung (CPC – Calcined Petroleum Coke) hoặc cốc nhựa đường (Pitch Coke). Chất phụ gia này tạo nên cấu trúc cacbon cơ bản. Thành phần quan trọng thứ hai là chất liên kết, thường là nhựa đường than hoặc nhựa đường dầu mỏ, có vai trò như “keo” giúp các hạt cacbon gắn kết lại với nhau trong giai đoạn hình thành ban đầu.

Quá trình bắt đầu với việc xay nhuyễn cốc thể thành một loại bột mịn và độc đáo. Sự phân bố kích thước hạt của loại bột này cực kỳ quan trọng, bởi nó trực tiếp ảnh hưởng đến mật độ, độ bền và cấu trúc vi mô của sản phẩm cuối cùng. Để đạt được kích thước hạt siêu mịn và đồng nhất như mong muốn, cần phải sử dụng các công nghệ xay hiện đại.

Đối với giai đoạn nghiền ban đầu này, thiết bị của chúng tôi…Máy xay Hammer Mill (kích thước hạt 0–3mm)Đây là một giải pháp lý tưởng. Hiệu suất dung lượng cao cùng khả năng tạo ra sản phẩm có kích thước được kiểm soát chính xác (từ 0 đến 3mm) khiến nó trở nên lý tưởng cho công đoạn làm giảm kích thước ban đầu của than chì dầu thô, đảm bảo nguồn nguyên liệu đồng nhất cho các quy trình xay mịn tiếp theo.

Bước 2: Trộn đều và đồng nhất hóa

Bột than cốc được xay mịn sau đó được trộn với chất kết dính dạng lỏng (keo pitch) trong một máy trộn được làm nóng. Nhiệt độ được kiểm soát cẩn thận để làm tan chảy keo, giúp nó phủ đều lên từng hạt than cốc. Quá trình này được gọi là “nhào trộn” và phải được thực hiện kỹ lưỡng để đảm bảo hỗn hợp hoàn toàn đồng nhất, không còn những phần khô cục. Vật liệu thu được là một hỗn hợp dạng paste mềm dẻo và giàu carbon. Tỷ lệ giữa chất độn và chất kết dính là bí mật được bảo mật chặt chẽ đối với mỗi nhà sản xuất và từng loại than chì, điều này ảnh hưởng đáng kể đến các đặc tính của vật liệu cuối cùng.

Bước 3: Nén Ổn định (Bước quyết định)

Đây chính là bước then chốt quyết định đến tên gọi và các tính chất đồng hệt của graphite isotatic. Hỗn hợp đã được chuẩn bị sẽ được đổ vào khuôn làm từ cao su hoặc polyurethane dẻo, sau đó được niêm phong và đặt bên trong một thiết bị chứa áp suất cao. Thiết bị này được chứa đầy chất lỏng thủy lực (thông thường là dầu hoặc nước) và bị đẩy lên áp suất cực cao, thường vào khoảng 100–200 MPa (14.500–29.000 psi).

Nguyên tắc cơ bản củaisostaticQuá trình ép áp lực được thực hiện một cách đồng đều từ mọi hướng (dưới điều kiện cân bằng áp suất – isostatic pressure). Khác với phương pháp ép đơn trục, vốn làm nén vật liệu từ trên xuống dưới và có thể dẫn đến sự chênh lệch về mật độ cũng như sắp xếp các hạt không đều, ép áp lực cân bằng đảm bảo rằng các hạt carbon được nén đều trong mọi phương. Điều này tạo ra những miếng vật liệu có khối lượng đồng nhất hoàn hảo và không có hướng sắp xếp nào được ưu tiên, từ đó thể hiện đặc tính đồng hướng của vật liệu.

Bước 4: Nướng (Quá trình cacbon hóa)

Những thanh nguyên liệu màu xanh đã được ép chặt giờ đây đã ổn định về mặt cơ học, nhưng chúng được giữ lại với nhau nhờ loại chất kết dính làm từ nhựa nhiệt dẻo. Quy trình nung chuyển đổi mối liên kết vật lý này thành mối liên kết hóa học vĩnh cửu dựa trên nguyên lý phản ứng hợp thành carbon. Các thanh nguyên liệu được đặt trên lớp cát hoặc bột than để bảo vệ chúng khỏi oxy, sau đó được làm nóng từ từ trong lò nung sử dụng nhiên liệu khí hoặc điện ở nhiệt độ từ 800°C đến 1200°C, trong một chu kỳ có thể kéo dài vài tuần.

Trong quá trình xử lý nhiệt kéo dài này, nhựa liên kết (binder pitch) trải qua quá trình pyrolysis – tức là bay hơi các nguyên tố nhẹ như hydro, oxy và nitơ, để lại phần còn lại là chất carbon rắn. Chất carbon này tạo thành một ma trận xốp, cứng cáp, có khả năng liên kết các hạt coke lại với nhau. Sản phẩm thu được được gọi là graphite được carbon hóa hoặc được nung ở nhiệt độ cao. Graphite này vẫn giữ nguyên hình dạng và độ bền cơ bản, nhưng vẫn còn rất xốp và chưa đạt được các đặc tính cơ học cũng như nhiệt độ cao như mong muốn.

Bước 5: Thấm nhuần (Tùy chọn nhưng phổ biến)

Để khắc phục tình trạng xốp xì xảy ra trong quá trình nướng (do các chất bay hơi thoát ra), các khối vật liệu thường được xử lý bằng quy trình ngấm chất. Các khối vật liệu này được đặt vào lò hấp có áp suất, sau đó không khí bên trong các lỗ được hút ra ngoài bằng cách tạo chân không. Tiếp theo, lò hấp được đổ đầy một loại chất nhựa đặc biệt. Áp suất cao được áp dụng để đẩy chất nhựa này vào sâu bên trong các lỗ trống của khối vật liệu. Sau đó, khối vật liệu được nướng lại để chất nhựa đó được carbon hóa; quá trình này giúp lắng đọng thêm carbon bên trong các lỗ, từ đó làm tăng độ dày đặc, độ bền và khả năng chống thấm của vật liệu. Quy trình ngấm chất và nướng lại có thể được lặp lại nhiều lần để đạt được độ dày đặc mong muốn đối với các loại vật liệu có hiệu suất siêu cao.

Bước 6: Quá trình thanh khoáng hóa (Graphitization)

Đây là bước quan trọng nhất trong quá trình xử lý ở nhiệt độ cao, quyết định tính chất cuối cùng của vật liệu. Các khối carbon đã được nung chín sau quá trình xử lý được đưa vào lò Acheson hoặc lò từ để đun nóng đến nhiệt độ cực kỳ cao, từ 2500°C đến 3000°C, trong môi trường không xâm phạm (khí trơ). Ở những nhiệt độ kinh hoàng này, các nguyên tử carbon dạng vô định hình bên trong cấu trúc sẽ sắp xếp lại thành cấu trúc tinh thể có trật tự của graphite – gồm các lớp xen kẽ của mạng carbon hình lục giác.

Quá trình biến đổi này làm tăng đáng kể các đặc tính của vật liệu: độ dẫn điện và dẫn nhiệt được cải thiện đáng kể, độ ổn định nhiệt tốt hơn, khả năng chống hóa học được nâng cao, và vật liệu trở nên dễ gia công hơn. Quá trình xử lý nhiệt cũng làm bay hơi các tạp chất còn sót lại, từ đó tạo ra sản phẩm có độ tinh khiết xuất sắc, thường vượt quá 99,99% carbon.

Bước 7: Cơ khí chính xác và Kiểm soát chất lượng

Bước cuối cùng là gia công chính xác các khối graphit hóa sao cho chúng có hình dạng và kích thước cuối cùng đúng theo yêu cầu của khách hàng. Do tính giòn của graphit, việc gia công phải được thực hiện bằng các công cụ và kỹ thuật chuyên dụng, thường sử dụng máy CNC để đảm bảo độ chính xác cao. Mỗi khối đều phải trải qua các kiểm tra chất lượng (QC) nghiêm ngặt. Các thông số quan trọng được đo bao gồm:

• Mật Độ Thể Rắn:Một chỉ số chính dùng để đánh giá chất lượng và hiệu suất.
• Độ bền uốn và độ bền nén:Để đảm bảo tính toàn vẹn về mặt cơ học.
• Điện trở suất:Được đo theo các hướng khác nhau để xác nhận tính đồng đều (isotropy).
• Hệ số giãn nở nhiệt (Coefficient of Thermal Expansion – CTE):Rất quan trọng đối với các ứng dụng ở nhiệt độ cao.
• Kích thước hạt và cấu trúc vi mô:Được phân tích bằng kính hiển vi.
• Hàm lượng tro (Độ tinh khiết):Đã được xác nhận thông qua phân tích hóa học.

Vai trò của công nghệ gia công tiên tiến trong việc đảm bảo chất lượng

Như đã được nhấn mạnh ở Bước 1, kích thước hạt ban đầu của than cốc thô là yếu tố vô cùng quan trọng. Kích thước hạt nhỏ hơn và đồng đều hơn giúp việc sắp xếp các hạt chặt chẽ hơn trong quá trình ép. Điều này trực tiếp dẫn đến mật độ ban đầu cao hơn, từ đó tạo ra mật độ cuối cùng cao hơn sau quá trình nung và biến đổi thành carbon tự nhiên (graphit hóa). Mật độ cao hơn có mối tương quan chặt chẽ với độ bền cơ học tốt hơn, khả năng dẫn nhiệt tốt hơn và tính đồng đều về cấu trúc.

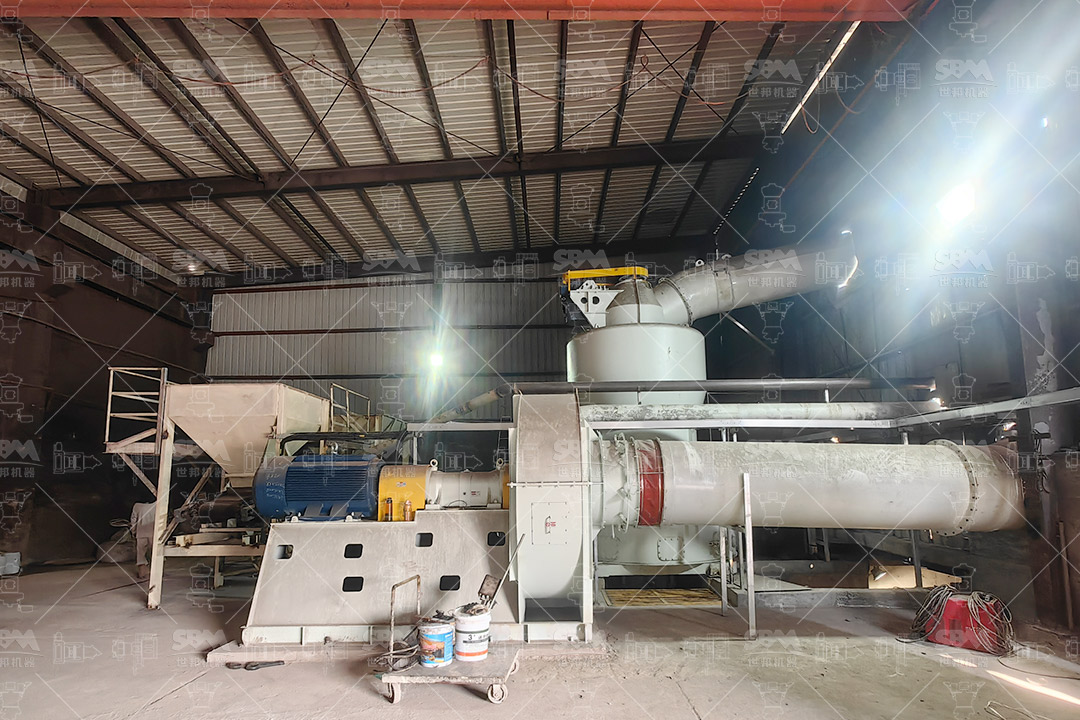

Để đạt được sự phân bố hạt siêu mịn và được kiểm soát chặt chẽ như yêu cầu đối với graphite loại cao cấp, các nhà sản xuất phải dựa vào các nhà máy xay có hiệu suất cao.Máy xay SCM Ultrafine (kích thước hạt 45–5μm)Thiết bị này được thiết kế đặc biệt cho ứng dụng đòi hỏi cao này. Khả năng sản xuất sản phẩm với độ mịn ổn định trong khoảng 325–2500 mesh (D97 ≤ 5μm) từ nguyên liệu có kích thước ≤20mm là điều không có đối thủ. Hệ thống phân loại bằng tuabin đứng tích hợp đảm bảo việc cắt giảm kích thước hạt một cách chính xác mà không làm nhiễm bẩn bởi bột thô, giúp đảm bảo độ đồng nhất của bột cần thiết cho cấu trúc đồng hướng tốt nhất. Hơn nữa, thiết kế hiệu quả cao và tiết kiệm năng lượng của nó (tiêu thụ chỉ 30% công suất so với các máy xay jet mill) không chỉ giúp đạt được chất lượng sản phẩm tốt hơn mà còn góp phần nâng cao tính bền vững trong sản xuất.

Kết luận

Quy trình sản xuất than chì isostatic là một quá trình phức tạp, gồm nhiều giai đoạn, kết hợp giữa khoa học vật liệu, kỹ thuật chính xác và kiểm soát chặt chẽ trong quá trình sản xuất. Từ việc lựa chọn và chuẩn bị cẩn thận nguyên liệu thô cho đến quá trình ép isostatic và quá trình chuyển hóa than chì ở nhiệt độ cực cao, mỗi bước đều rất quan trọng trong việc tạo ra những đặc tính nổi bật giúp vật liệu này trở thành công cụ then chốt cho công nghệ hiện đại. Việc không ngừng theo đuổi các loại bột nguyên liệu có độ mịn cao, nhờ vào công nghệ xay tiên tiến như máy xay SCM Ultrafine Mill, liên tục mở rộng các giới hạn về hiệu suất, từ đó phát triển những loại vật liệu được chế tạo từ công nghệ này ở cấp độ cao hơn nữa, để đáp ứng những yêu cầu ngày càng thay đổi của tương lai.
