Quy trình khử lưu huỳnh khí thải từ đá vôi/lửa trắng và bột giấy hoạt động như thế nào? Hướng dẫn từ các nhà sản xuất máy xay đứng

Giới thiệu về quá trình khử lưu huỳnh khí thải (Flue Gas Desulfurization – FGD)

Quá trình khử lưu huỳnh khí thải (Flue Gas Desulfurization – FGD) là một công nghệ quan trọng được các nhà máy điện và cơ sở công nghiệp trên toàn thế giới sử dụng để loại bỏ khí dioxit lưu huỳnh (SO₂) khỏi khí thải. Khi các quy định về bảo vệ môi trường ngày càng nghiêm ngặt hơn, việc kiểm soát hiệu quả lượng SO₂ đã trở thành yêu cầu bắt buộc đối với các nhà máy điện sử dụng than và các quy trình công nghiệp khác nhau. Trong số nhiều công nghệ FGD hiện có, hệ thống làm sạch bằng phương pháp xịt ướt sử dụng vật liệu như đá vôi hoặc hỗn hợp canxi sunfat và gypsum được chứng minh là phương pháp hiệu quả nhất và được áp dụng rộng rãi nhất, với hiệu suất khử lưu huỳnh lên tới hơn 95%.

Cuốn hướng dẫn toàn diện này khám phá các nguyên lý cơ bản, quá trình hóa học và thành phần của hệ thống xử lý khí thải bằng cách sử dụng đá vôi và talc (FGD – Flue Gas Denitrification), đặc biệt nhấn mạnh vai trò quan trọng của thiết bị xay nghiền trong việc chuẩn bị các vật liệu hấp thụ đến độ tinh chỉnh tối ưu.

Hóa học đằng sau quá trình xử lý khí thải bằng vật liệu đá vôi/ca sunfat (FGD)

Việc hiểu rõ các phản ứng hóa học có liên quan là rất quan trọng để nhận thức được cách thức mà các hệ thống xử lý khí thải FGD sử dụng đá vôi/cát trắng có hiệu quả trong việc loại bỏ lượng khí SO₂ có trong khí thải từ lò sưởi.

Hóa học quá trình xử lý khí thải chứa axit sunfuric (FGD – Flue Gas Desulfurization) dựa trên đá vôi

Trong các hệ thống dựa trên đá vôi, các phản ứng chính diễn ra như sau:

  1. Khả năng hấp thụ SO₂SO₂ trong khí thải từ ống khói hòa tan vào các giọt bùn: SO₂(g) + H₂O → H₂SO₃ (aq)
  2. Trung hòaAxit sunfuric phản ứng với đá vôi (CaCO₃) như sau: H₂SO₃ + CaCO₃ → CaSO₃ + CO₂ + H₂O
  3. Quá trình oxy hóaKhí được đưa vào để oxy hóa canxi sunfat thành canxi sunfat kết tinh (thạch cao): 2CaSO₃ + O₂ → 2CaSO₄
  4. Kết tinhCanxi sunfat kết tủa dưới dạng tinh thể thạch cao: CaSO₄ + 2H₂O → CaSO₄·2H₂O (rắn)

Hóa học FGD dựa trên chất kiềm (Lime-Based FGD Chemistry)

Các hệ thống dựa trên calci sunfat (canxi cacbonat) hoạt động theo cơ chế tương tự, nhưng bắt đầu từ canxi oxit (CaO) hoặc canxi hydroxit (Ca(OH)₂):

  1. Slaking(Nếu sử dụng vôi nhanh): CaO + H₂O → Ca(OH)₂
  2. Khả năng hấp thụ SO₂: SO₂(g) + H₂O → H₂SO₃ (aq)
  3. Trung hòaH₂SO₃ + Ca(OH)₂ → CaSO₃ + 2H₂O
  4. Quá trình oxy hóa và kết tinhTương tự như các hệ thống đá vôi, quá trình sản xuất tạo ra sản phẩm cuối cùng là thạch cao.

Diagram illustrating the chemical reactions in limestone FGD process

Các thành phần chính của hệ thống FGD ướt

Hệ thống xử lý khí thải bằng phương pháp wet FGD hoàn chỉnh bao gồm nhiều thành phần được tích hợp với nhau, hoạt động cùng nhau để loại bỏ SO₂ một cách hiệu quả từ khí thải.

1. Hệ thống chuẩn bị vật liệu thấm hút

Trọng tâm của hệ thống FGD bắt đầu từ việc chuẩn bị đúng cách vật liệu hấp thụ. Đá vôi hoặc canxi oxit phải được nghiền đến độ mịn nhất định nhằm tối ưu hóa diện tích bề mặt và khả năng phản ứng. Thông thường, đá vôi sử dụng trong hệ thống FGD cần được nghiền đến mức 90–95% các hạt có kích thước nhỏ hơn hoặc bằng 325 mịn (tương đương 44 micromet). Kích thước hạt lý tưởng này đảm bảo sự hòa tan hoàn toàn và phản ứng tốt với khí SO₂, đồng thời giảm thiểu lượng chất phản ứng cần thiết.

Hệ thống xay nghiền thường bao gồm các máy nghiền để giảm kích thước vật liệu ban đầu, sau đó là các máy xay tinh. Việc lựa chọn thiết bị xay nghiền có ảnh hưởng lớn đến hiệu suất tổng thể và chi phí vận hành của hệ thống FGD.

2. Tháp hấp thụ

Tháp hấp thụ chính là nơi diễn ra quá trình loại bỏ khí SO₂. Khí thải từ ống khói đi vào tháp và tiếp xúc với bột đá vôi hoặc dung dịch vôi. Các hệ thống xử lý khí thải lò đốt than hiện đại sử dụng nhiều loại thiết kế tháp hấp thụ khác nhau, bao gồm tháp phun, tháp đệm và các phản ứng khí-được làm sủi bằng dòng nước. Mỗi thiết kế đều được tối ưu hóa để tăng cường sự tiếp xúc giữa khí và chất lỏng, từ đó nâng cao hiệu quả hấp thụ khí SO₂.

3. Hệ thống cung cấp chất phản ứng

Hệ thống này kiểm soát chính xác tốc độ cung cấp hỗn hợp keo hấp thụ đã được chuẩn bị, nhằm duy trì tỷ lệ hóa học tối ưu so với nồng độ SO₂ trong khí thải. Các hệ thống điều khiển tự động điều chỉnh tốc độ cung cấp dựa trên các dữ liệu đo nồng độ SO₂ theo thời gian thực, để đảm bảo hiệu suất ổn định đồng thời giảm thiểu mức tiêu thụ chất phản ứng.

4. Hệ thống khí oxy hóa

Quá trình oxy hóa bắt buộc đóng vai trò quan trọng trong việc tạo ra gypsum có thể được bán trên thị trường dưới dạng sản phẩm phụ. Không khí nén được bơm vào bể phản ứng để chuyển đổi canxi sunfat hình thành thành canxi sunfat (gypsum). Quá trình oxy hóa diễn ra đúng cách sẽ đảm bảo việc hình thành các tinh thể gypsum có chất lượng cao và dễ dàng loại bỏ nước.

5. Hệ thống thoát nước gypsum

Hệ thống này loại bỏ nước khỏi hỗn hợp bột thạch cao được tạo ra trong bộ hấp thụ. Các thiết bị hydrocyclone và bộ lọc dây chuyền chân không thường giúp đạt hàm lượng ẩm cuối cùng dưới 10%, tạo ra thạch cao phù hợp cho các ứng dụng thương mại như sản xuất tấm ốp tường, sản xuất xi măng, hoặc trong ngành nông nghiệp.

Schematic diagram of complete wet FGD system components

Vai trò quan trọng của quá trình nghiền trong hiệu suất xử lý khí thải công nghiệp (FGD – Flue Gas Desulfurization)

Hiệu quả của hệ thống FGD (Flue Gas Desulfurization) bị ảnh hưởng sâu sắc bởi chất lượng nguyên liệu hấp thụ được sử dụng. Việc nghiền nguyên liệu một cách thích hợp giúp đạt được một số mục tiêu quan trọng:

Tối ưu hóa kích thước hạt

Các hạt đá vôi mịn hơn sẽ tan chảy nhanh hơn trong hỗn hợp dùng để làm bộ lọc khí, tạo ra diện tích bề mặt lớn hơn để phản ứng với khí SO₂. Điều này giúp tăng hiệu quả loại bỏ khí SO₂ và giảm lượng đá vôi được sử dụng. Độ mịn tiêu chuẩn cho đá vôi dùng trong hệ thống FGD (Flue Gas Desulfurization) thường là từ 90–95% khi trải qua màn lưới có kích thước 325 mesh; một số hệ thống tiên tiến yêu cầu độ mịn cao hơn nữa.

Tăng cường khả năng phản ứng

Các hạt nhỏ hơn phản ứng hoàn toàn hơn với SO₂, làm giảm lượng đá vôi chưa phản ứng trong sản phẩm phụ là thạch cao. Điều này đặc biệt quan trọng đối với việc sản xuất thạch cao có độ tinh khiết cao, phù hợp cho các ứng dụng thương mại.

Độ tin cậy của hệ thống

Đá vôi được nghiền đúng cách với phân bố kích thước hạt đồng đều sẽ ngăn chặn các vấn đề trong quá trình vận hành như tắc nghẽn ống phun, lắng cặn trên đường ống và mài mòn máy bơm, đảm bảo hệ thống FGD hoạt động liên tục mà không gặp sự cố.

Các giải pháp mài được khuyến nghị cho ứng dụng FGD

Việc lựa chọn thiết bị mài phù hợp là yếu tố then chốt để tối ưu hóa hiệu suất của hệ thống FGD (Flue Gas Desulfurization). Dựa trên kinh nghiệm dày dặn trong việc cung cấp thiết bị cho các nhà máy điện và cơ sở công nghiệp, chúng tôi đề xuất các giải pháp sau để chuẩn bị chất hấp thụ dùng trong hệ thống FGD:

Dây chuyền máy xay hình thang MTW dùng cho các ứng dụng có khả năng xử lý lượng lớn

Đối với các nhà máy điện quy mô lớn yêu cầu khả năng xử lý lượng lớn bùn đá vôi,Dây chuyền máy xay hình chữ nhật MTW SeriesĐây là giải pháp lý tưởng. Với dung lượng xử lý từ 3 đến 45 tấn mỗi giờ và khả năng sản xuất bột có kích thước mắt lưới trong khoảng 30–325 (có thể điều chỉnh xuống còn 0,038mm), máy xay này đáp ứng được nhu cầu ngay cả của các hệ thống FGD (Flue Gas Desulfurization) có quy mô lớn nhất.

Loạt MTW tích hợp nhiều tính năng tiên tiến đặc biệt hữu ích cho các ứng dụng FGD (Flue Gas Desulfurization – Khử lưu huỳnh khí thải):

  • Thiết kế lưỡi xẻng chống mài mònViệc sử dụng kết hợp các tấm xẻng giúp giảm chi phí bảo trì.
  • Tối ưu hóa ống khí congGiảm thiểu sức cản của không khí và nâng cao hiệu quả truyền điện năng
  • Hệ truyền động hoàn chỉnh sử dụng bộ răng nónĐạt được hiệu suất truyền dữ liệu lên đến 98%
  • Cấu trúc volute chống mài mònVới thiết kế không chặn (non-blocking design), hiệu suất phân loại không khí được nâng cao.

Đối với hệ thống FGD trong các nhà máy điện có công suất trung bình đến lớn,Mô hình MTW215GMẫu này được đặc biệt khuyến nghị, với khả năng xử lý từ 15 đến 45 tấn mỗi giờ và công suất động cơ chính là 280 kW. Mô hình này có thể xử lý hiệu quả các vật liệu có kích thước lên đến 50 mm, tạo ra độ mịn được kiểm soát chính xác – điều cần thiết để đạt hiệu suất tối ưu trong quá trình xử lý khí thải theo phương pháp FGD (Flue Gas Desulfurization).

Loại máy xay bột bánh xe đứng LM Series dành cho các giải pháp tích hợp

Khi có những hạn chế về không gian hoặc yêu cầu về việc vận hành các hệ thống một cách tích hợp thì…Loạt máy xay bằng bánh xe đứng LM SeriesCung cấp một giải pháp gọn gàng và hiệu quả cho việc chế biến chất hấp thụ dùng trong quá trình xử lý khí thải (FGD – Flue Gas Desulfurization). Với công suất từ 3 đến 250 tấn/giờ và khả năng sản xuất bột có độ mịn từ 30 đến 325 mesh (một số mẫu đặc biệt có thể đạt độ mịn lên đến 600 mesh), chiếc máy xay đa năng này có thể thích ứng với nhiều yêu cầu khác nhau trong công nghệ FGD.

Những ưu điểm chính của dòng LM trong các ứng dụng FGD bao gồm:

  • Thiết kế tích hợp gọn nhẹKết hợp các chức năng nghiền, xay và phân loại, giúp giảm diện tích sử dụng xuống 50%.
  • Chi phí vận hành thấpVới thiết kế bánh mài và đĩa mài không tiếp xúc, tuổi thọ của các bộ phận bị mài mòn được tăng lên gấp 3 lần.
  • Hiệu quả sử dụng năng lượngTiêu thụ năng lượng thấp hơn 30–40% so với hệ thống xay bằng bánh xe (ball mill systems).
  • Hệ thống điều khiển thông minhVới hệ thống điều khiển tự động chuyên nghiệp hỗ trợ việc chuyển đổi giữa chế độ từ xa và chế độ gần máy.
  • Tuân thủ các quy định về môi trườngVới công nghệ vận hành áp suất âm được niêm phong hoàn toàn, lượng bụi phát thải < 20mg/m³

TheMẫu LM220KĐặc biệt phù hợp với các hệ thống FGD quy mô lớn, thiết bị này có khả năng xử lý với công suất từ 36 đến 105 tấn mỗi giờ, sử dụng động cơ chính công suất 800kW. Khả năng xử lý nguyên liệu có kích thước lên đến 50mm và tạo ra bột có kích thước trong khoảng 170–45μm (mắt lưới 80–325) khiến nó trở thành lựa chọn lý tưởng cho các nhà máy điện đang tìm kiếm giải pháp chuẩn bị đá vôi đáng tin cậy với khả năng xử lý lượng lớn.

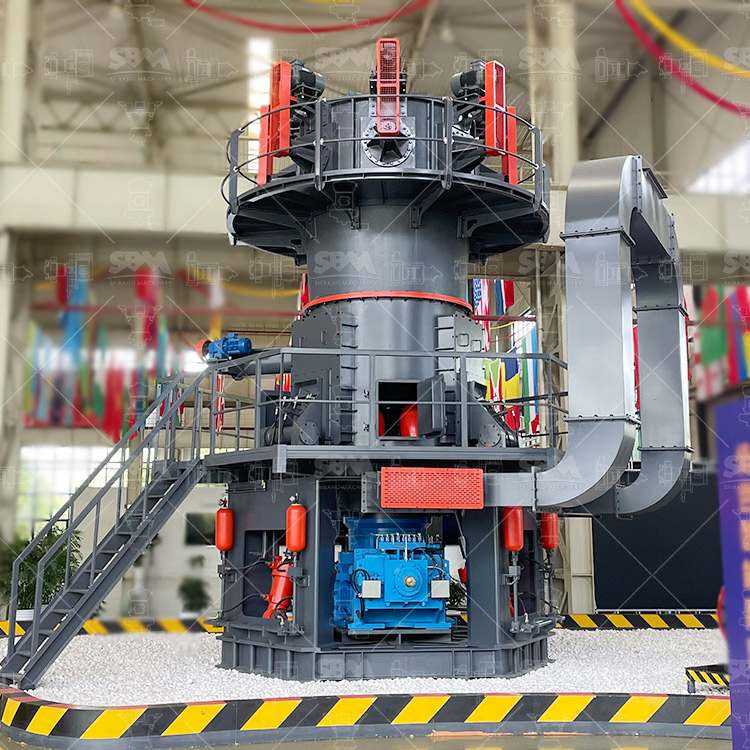

Vertical roller mill installation in power plant FGD system

Những yếu tố cần xem xét về mặt hoạt động đối với hệ thống xay nghiền FGD

Việc vận hành hệ thống FGD một cách thành công đòi hỏi phải chú ý đến một số yếu tố then chốt trong quá trình nghiền:

Quản lý hàm lượng ẩm

Nguyên liệu đá vôi thường chứa hơi ẩm bề mặt, và điều này cần được kiểm soát trong quá trình xay nhuyễn. Khả năng sấy khô phù hợp hoặc việc sử dụng các hệ thống xay có thể xử lý các mức độ ẩm nhất định là yếu tố then chốt để đảm bảo hoạt động ổn định và liên tục.

Đeo bảo hộ khi làm việc

Việc nghiền đá vôi đặt ra những thách thức lớn về mặt ma sát. Việc lựa chọn các loại máy nghiền có hệ thống bảo vệ chống mài mòn phù hợp, như các bộ phận nghiền được gia cường bề mặt cứng hoặc các lớp lót chống mài mòn, sẽ giúp kéo dài chu kỳ bảo trì và giảm chi phí vận hành.

Kiểm soát Phân bổ Kích thước Hạt

Sự phân bố đồng đều kích thước hạt đóng vai trò quan trọng đối với hiệu suất của hệ thống khử lưu huỳnh bằng phương pháp FGD (Flue Gas Desulfurization). Các hệ thống xay hiện đại kết hợp với bộ phận phân loại hạt cho phép kiểm soát chính xác độ mịn của sản phẩm cuối cùng, từ đó đảm bảo tính phản ứng tối ưu trong bộ hấp thụ khí thải.

Tích hợp hệ thống

Hệ thống nghiền phải được tích hợp liền mạch với các hệ thống chuẩn bị bùn, lưu trữ và cung cấp nguyên liệu. Thiết kế hợp lý cho hệ thống tích hợp này đảm bảo hoạt động liên tục và đáng tin cậy của toàn bộ quy trình FGD (Flue Gas Desulfurization – khử lưu huỳnh khí thải).

Những yếu tố kinh tế cần xem xét: Chi phí so với hiệu suất

Khi đánh giá các giải pháp xử lý bằng phương pháp FGD (Flue Gas Desulfurization – Khử lưu huỳnh khí thải), cần xem xét nhiều yếu tố kinh tế khác nhau:

Đầu tư vốn

Máy xay bằng bánh xe dọc (Vertical roller mills) thường đòi hỏi mức đầu tư ban đầu cao hơn so với máy xay bằng bi truyền thống, nhưng lại mang lại nhiều lợi thế đáng kể về chi phí vận hành và yêu cầu về không gian sử dụng.

Chi phí vận hành

Tiêu thụ năng lượng chiếm phần lớn trong tổng chi phí vận hành của các hệ thống nghiền. Các nhà máy nghiền thẳng đứng hiện đại có thể giảm mức tiêu thụ năng lượng đặc biệt từ 30-40% so với các nhà máy nghiền bi, từ đó mang lại tiết kiệm đáng kể trong suốt vòng đời hoạt động của hệ thống.

Yêu cầu bảo trì

Việc lựa chọn thiết bị có ảnh hưởng đáng kể đến chi phí bảo trì và mức độ sẵn sàng cho việc vận hành hệ thống. Những hệ thống có phần tử chịu mài mòn bền hơn và dễ tiếp cận hơn trong quá trình bảo trì sẽ giúp giảm thời gian ngừng hoạt động cũng như các chi phí liên quan.

Chất lượng sản phẩm phụ

Chất lượng của chất hút ẩm trong đất trực tiếp ảnh hưởng đến chất lượng và khả năng tiêu thụ của phụ phẩm sản xuất từ sản phẩm sỏi cao luyện (gypsum). Sỏi cao luyện có chất lượng tốt hơn có thể mang lại thu nhập bổ sung, giúp bù đắp một phần chi phí vận hành hệ thống xử lý khí thải (FGD – Flue Gas Desulfurization).

Xu hướng phát triển công nghệ FGD trong tương lai

Sự phát triển của công nghệ FGD (Flue Gas Desulfurization – Khử lưu huỳnh khí thải) tiếp tục diễn ra với một số xu hướng mới nổi:

Nghiền siêu mịn để tăng cường tính phản ứng

Nghiên cứu cho thấy các hạt đá vôi siêu mịn (kích thước D90 < 10μm) có thể cải thiện đáng kể hiệu quả loại bỏ khí SO₂ đồng thời giảm lượng chất phản ứng được sử dụng. Các công nghệ xay tiên tiến có khả năng tạo ra những hạt mịn này đang ngày càng trở nên quan trọng.

Điều phối với các hệ thống thu giữ carbon

Khi các công nghệ thu giữ carbon phát triển, hệ thống FGD có thể được tích hợp vào những quá trình này, đòi hỏi phải điều chỉnh trong việc chuẩn bị chất hấp thụ và thiết kế hệ thống.

Số hóa và Tối ưu hóa thông minh

Việc ứng dụng các cảm biến IoT, công nghệ phân tích dự đoán và các thuật toán tối ưu hóa dựa trên trí tuệ nhân tạo (AI) đang thay đổi hoàn toàn cách vận hành hệ thống FGD (Flue Gas Desulfurization – Khử lưu huỳnh khí thải), cho phép điều chỉnh các thông số nghiền mịn một cách thực thời tùy theo sự thay đổi về chất lượng nhiên liệu và điều kiện vận hành.

Kết luận

Quá trình khử lưu huỳnh khí thải từ các nguồn công nghiệp bằng đá vôi/cát trắng đã được chứng minh là một công nghệ hiệu quả cao trong việc kiểm soát lượng khí SO₂ thải ra môi trường. Hiệu suất và độ tin cậy của các hệ thống này chủ yếu phụ thuộc vào việc chuẩn bị đúng cách vật liệu hấp thụ; do đó, việc lựa chọn thiết bị nghiền phù hợp là một quyết định vô cùng quan trọng.

Các công nghệ nghiền thẳng đứng hiện đại, như máy nghiền hình chữ nhật MTW Series và máy nghiền bánh xe đứng LM Series, mang lại nhiều lợi thế đáng kể về mặt hiệu quả sử dụng năng lượng, kiểm soát kích thước hạt và độ tin cậy vận hành so với các hệ thống nghiền truyền thống. Bằng cách hợp tác với các nhà sản xuất thiết bị nghiền có kinh nghiệm, hiểu rõ các yêu cầu cụ thể của các ứng dụng FGD (Flue Gas Desulfurization – Khử lưu huỳnh khói thải), các nhà máy điện và cơ sở công nghiệp có thể tối ưu hóa hệ thống kiểm soát khí thải để đạt hiệu suất cao nhất và tính khả thi về mặt kinh tế.

Khi các quy định về bảo vệ môi trường ngày càng được siết chặt trên toàn cầu, tầm quan trọng của các hệ thống xử lý khí thải (FGD – Flue Gas Desulfurization) hiệu quả và đáng tin cậy sẽ càng tăng. Việc đầu tư vào công nghệ xay nghiền tiên tiến ngay hôm nay sẽ giúp các nhà vận hành tuân thủ các quy định trong tương lai, đồng thời giúp tiết kiệm chi phí hoạt động và duy trì lợi thế cạnh tranh trong một thị trường ngày càng coi trọng môi trường.
