Phân tích hệ thống động cơ chính trong máy xay bột

Phân tích hệ thống động cơ chính trong máy xay mịn

Các thiết bị xay nghiền là những công cụ thiết yếu trong quá trình chế biến khoáng sản, sản xuất xi măng và các ứng dụng công nghiệp khác. Hệ thống truyền động chính, với tư cách là thành phần cốt lõi, trực tiếp quyết định hiệu suất vận hành, mức tiêu thụ năng lượng và thời gian sử dụng của toàn bộ hệ thống xay nghiền. Bài viết này cung cấp phân tích kỹ thuật chi tiết về các hệ thống truyền động chính trong các máy xay nghiền hiện đại, tập trung đặc biệt vào các nguyên tắc thiết kế, việc tối ưu hóa hiệu suất và các giải pháp sáng tạo từ ZENITH Machinery.

1. Những yêu cầu cơ bản đối với hệ thống truyền động chính

Hệ thống động cơ chính trong các nhà máy xay nghiền phải đáp ứng ba yêu cầu quan trọng sau:

• Công suất mô-men xoắn caoCó khả năng vượt qua trở ngại do độ trì trệ ban đầu trong quá trình khởi động khi sử dụng các vật liệu mài nặng.
• Khả năng kiểm soát tốc độ chính xác: Duy trì hiệu suất nghiền tối ưu ở các mức độ độ cứng khác nhau của vật liệu
• Độ bền và chắc chắn caoChịu được hoạt động liên tục trong điều kiện tải trọng cơ học lớn

2. Sự phát triển kỹ thuật của hệ thống truyền động

Các nhà máy xay hiện đại đã phát triển qua ba thế hệ công nghệ truyền động:

3. Các giải pháp sáng tạo của ZENITH

ZENITH Machinery đã phát triển các công nghệ động cơ độc quyền cho dòng máy xay của mình, đặc biệt là trong lĩnh vực…Máy xay siêu mịn XZM Ultrafine MillvàDây chuyền MTW – Máy xay hình thang (Trapezium Mill):

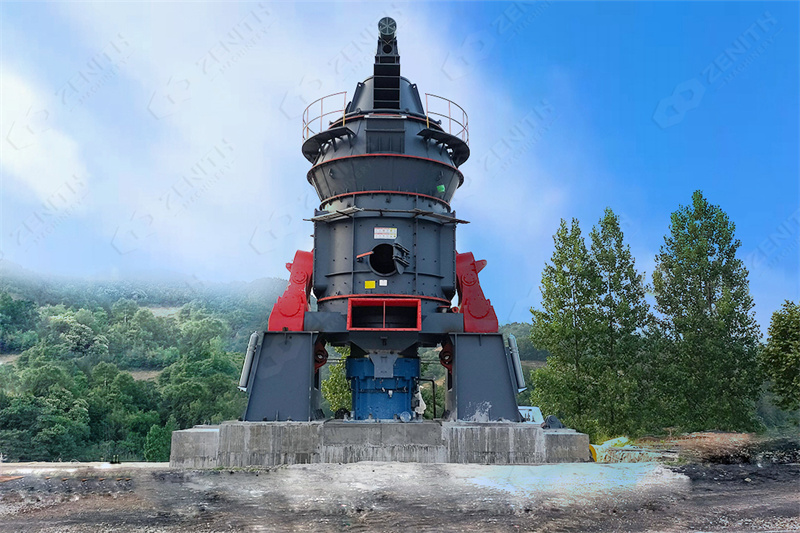

3.1 Hệ thống động cơ của máy xay siêu mịn XZM Ultrafine Mill

Dòng XZM được trang bị thiết kế động cơ chính mang tính đột phá với:

• Kết nối trục không biến dạng xoắn với hiệu suất truyền động lên đến 98,5%
• Bộ biến tần tích hợp dùng để điều chỉnh tốc độ liên tục (5-50Hz)
• Hệ thống bôi trơn dầu-khí giúp kéo dài thời gian sử dụng của bạc đạn lên đến 300%

Các thông số chính của hệ thống truyền động XZM:

• Dải công suất: 75–315kW (tùy thuộc vào mẫu máy)
• Dải tốc độ: 120–180 vòng/phút
• Khả năng tạo mô-men xoắn: Lên đến 35.000 Nm
• Mức độ rung: <2,5mm/s (Tuân thủ tiêu chuẩn ISO 10816-3)

3.2 Cấu hình hệ thống truyền động của máy xay hình rải MTW

Loạt MTW tích hợp nhiều tính năng lái tiên tiến, bao gồm:

• Bộ giảm tốc côn với hiệu suất cơ học lên đến 98%
• Hệ thống truyền động đồng bộ với hai động cơ dùng cho các mẫu máy có dung lượng lớn
• Hệ thống giám sát tải thông minh ngăn chặn tình trạng quá tải

Đối với các ứng dụng đòi hỏi tính bền bỉ cao, mẫu MTW215G thể hiện hiệu suất xuất sắc:

• Công suất động cơ chính: 280kW
• Hệ thống dịch vụ bảo dưỡng động cơ: 2.5
• Thời gian hoạt động trung bình của bộ truyền động (MTBF – Mean Time Between Failures): >60.000 giờ

4. So sánh hiệu suất

Phân tích so sánh cho thấy hệ thống động cơ của ZENITH đạt hiệu quả năng lượng cao hơn 15–30% so với các thiết kế truyền thống:

5. Bảo trì và Độ tin cậy

Hệ thống động cơ của ZENITH tích hợp nhiều tính năng thuận lợi cho việc bảo dưỡng:

• Thiết kế mô-đun giúp thay thế linh kiện nhanh chóng
• Khả năng giám sát từ xa thông qua cảm biến IoT
• Các thuật toán bảo trì dự đoán giúp giảm thời gian ngừng hoạt động

Mạng lưới dịch vụ toàn cầu của công ty đảm bảo hỗ trợ kỹ thuật 24/7, với thời gian phản hồi trung bình chưa đầy 4 giờ đối với các vấn đề cấp bách.

6. Xu hướng phát triển trong tương lai

Các công nghệ mới nổi trong hệ thống động cơ của máy xay bao gồm:

• Hệ thống truyền động bằng bánh răng từ tính loại bỏ tiếp xúc cơ học
• Tối ưu hóa tải động mạnh mẽ nhờ AI
• Hệ thống điều khiển kết hợp điện và thủy lực (Hybrid electric-hydraulic drive systems)

Trung tâm Nghiên cứu và Phát triển (R&D) của ZENITH hiện đang thử nghiệm những công nghệ này cho các loại máy nghiền thế hệ tiếp theo.
