Máy xay đá vôi hoạt động như thế nào? Giới thiệu về các máy xay đá vôi

Giới thiệu về quá trình xay nghiền đá vôi

Đá vôi, một loại đá trầm tích chủ yếu được cấu tạo từ canxi cacbonat (CaCO3), là một trong những khoáng chất công nghiệp đa năng và được sử dụng rộng rãi nhất. Ứng dụng của đá vôi bao gồm xây dựng, nông nghiệp, bảo vệ môi trường và sản xuất công nghiệp. Tuy nhiên, đá vôi thô cần được xử lý thành bột mịn để phát huy hết tiềm năng của nó. Đây chính là lúc các nhà máy xay đá vôi phát huy tác dụng. Những máy chuyên dụng này chuyển đổi đá vôi thô thành bột có kích thước hạt được kiểm soát chính xác, cho phép sử dụng trong nhiều lĩnh vực như sản xuất xi măng, khử lưu huỳnh khí thải, bổ sung thức ăn cho động vật và các ứng dụng trong ngành dược phẩm.

Quá trình nghiền đá vôi vừa là một nghệ thuật vừa là một khoa học, đòi hỏi phải có thiết bị chuyên dụng hiện đại có khả năng xử lý được độ mài mòn của vật liệu, đồng thời đạt được độ mịn và tốc độ sản xuất như mong muốn. Công nghệ nghiền hiện đại đã phát triển đáng kể, từ những phương pháp nghiền đơn giản chuyển sang các hệ thống tích hợp hiệu quả cao, giúp tối ưu hóa việc tiêu thụ năng lượng, chất lượng sản phẩm và độ tin cậy hoạt động.

Nguyên tắc cơ bản của quá trình xay đá vôi

Tất cả các máy nghiền đá vôi đều hoạt động dựa trên nguyên lý cơ bản là làm giảm kích thước hạt thông qua các lực cơ học. Tuy nhiên, cơ chế cụ thể được sử dụng thay đổi đáng kể giữa các loại máy nghiền khác nhau, mỗi loại đều mang lại những ưu điểm riêng biệt phù hợp với các ứng dụng cụ thể.

Cơ chế giảm kích thước

Việc xay đá vôi sử dụng một số cơ chế cơ bản để giảm kích thước:

• Nén (Compression)Vật liệu được nghiền nát giữa hai bề mặt đối diện, lý tưởng cho việc nghiền ở mức độ thô đến trung bình.
• Tác độngVa chạm nhanh giữa các hạt với các bộ phận mài giũa gây ra những vết nứt khắp vật liệu.
• Quá trình ma sát giữa các hạt (particle-on-particle) tạo ra bột mịn có hình dạng được kiểm soát chặt chẽ.
• Cắt giảmLực cắt có khả năng phá vỡ vật liệu một cách hiệu quả, đặc biệt phù hợp với một số cấu trúc tinh thể nhất định.

Hầu hết các nhà máy nghiền đá vôi công nghiệp đều kết hợp nhiều cơ chế khác nhau để tối ưu hóa hiệu suất. Việc lựa chọn cơ chế phù hợp phụ thuộc vào các đặc tính của sản phẩm mong muốn, thuộc tính của vật liệu đầu vào và các yếu tố kinh tế.

Cấu hình mạch nghiền (Grinding Circuit Configurations)

Các quy trình nghiền đá vôi thường sử dụng một trong hai cấu hình mạch cơ bản sau:

• Nghiền mở mạch (Open Circuit Grinding)Vật liệu được đưa qua máy xay một lần mà không qua quá trình phân loại hay tái chế. Cấu hình đơn giản này phù hợp khi phân bố kích thước hạt có thể chấp nhận được trong phạm vi rộng.
• Nghiền trong mạch kín (Closed Circuit Grinding): Sử dụng một hệ thống phân loại để tách sản phẩm có độ mịn cao khỏi vật liệu thô, sau đó vật liệu thô được trả lại lò xay để tiếp tục nghiền. Cấu hình này giúp kiểm soát tốt hơn độ mịn của sản phẩm và nâng cao hiệu suất sản xuất.

Các nhà máy xay đá vôi hiện đại ngày càng ưu tiên sử dụng hệ thống chu trình kín nhờ vào hiệu quả năng lượng cao hơn và khả năng kiểm soát chất lượng sản phẩm tốt hơn, mặc dù hệ thống này có độ phức tạp và chi phí đầu tư cao hơn.

Các loại máy xay đá vôi

Ngành công nghiệp chế biến đá vôi sử dụng nhiều loại máy xay khác nhau, mỗi loại được thiết kế để đáp ứng các yêu cầu cụ thể về kích thước nguyên liệu đầu vào, độ mịn sản phẩm và công suất sản xuất.

Máy xay bóng (Ball Mills)

Các nhà máy xay bằng bi (ball mills) đại diện cho một trong những công nghệ cổ xưa và được áp dụng rộng rãi nhất để xay đá vôi. Những ống tròn quay này chứa các vật liệu dùng để xay (thường là bi thép), sử dụng lực va đập và mài mòn để làm giảm kích thước hạt. Khi nhà máy quay, các bi được nâng lên và sau đó rơi xuống bề mặt vật liệu, tạo ra hiệu ứng xay.

Các đặc điểm chính của máy xay bóng dùng để xay đá vôi bao gồm:

• Khả năng xử lý phạm vi kích thước hạt rộng (0,074–0,8mm)
• Độ tin cậy cao và thao tác đơn giản
• Thích hợp cho cả quá trình nghiền ướt và nghiền khô
• Thiết kế có dung lượng lớn, lên đến 450 tấn/giờ

Tuy nhiên, các máy xay bóng có mức tiêu thụ năng lượng tương đối cao và hiệu suất hạn chế khi sản xuất những loại bột có độ mịn rất thấp. Chúng vẫn được ưa chuộng trong các ứng dụng yêu cầu độ mịn từ thô đến trung bình, nơi độ bền và tính đơn giản của chúng mang lại lợi thế về mặt kinh tế.

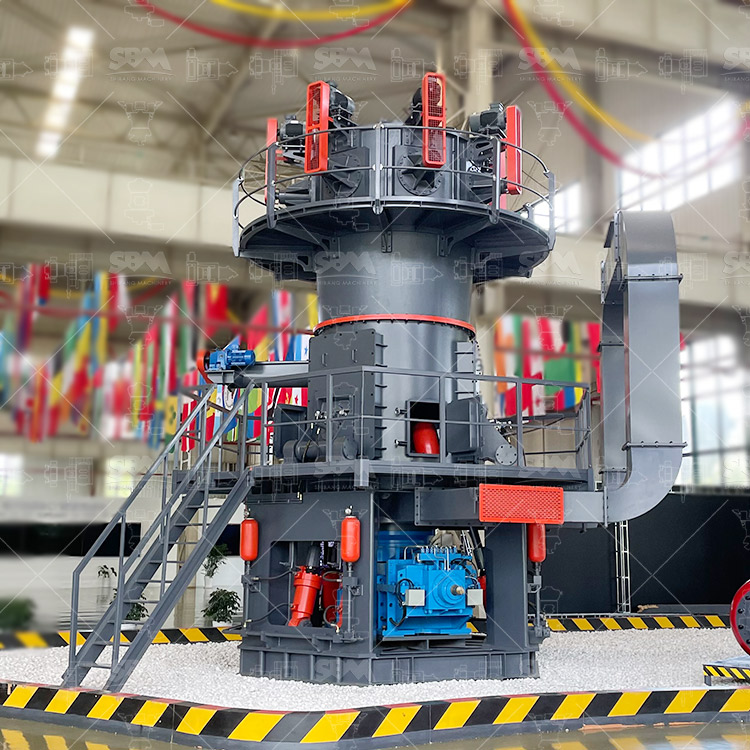

Máy xay bột bằng bánh xe đứng (Vertical Roller Mills – VRM)

Các máy xay bằng bánh xe dọc (Vertical Roller Mills – VRM) đã làm thay đổi hoàn toàn cách xay đá vôi nhờ vào hiệu suất sử dụng năng lượng cao và thiết kế gọn gàng, nhỏ gọn của chúng. Trong máy VRM, vật liệu được đưa lên bàn xay quay; các bánh xe tạo áp lực, nghiền đá vôi chặt vào bề mặt bàn xay. Một luồng khí nóng sẽ làm khô vật liệu và vận chuyển bột đá đã được xay đến thiết bị phân loại.

VRM mang lại những lợi ích đáng kể trong quá trình nghiền đá vôi:

• Mức tiêu thụ năng lượng thấp hơn 30-50% so với các loại máy xay bóng (ball mills).
• Quá trình sấy khô, xay nhỏ và phân loại được thực hiện tích hợp trong cùng một thiết bị.
• Kích thước nhỏ gọn, tiết kiệm 50% diện tích sử dụng
• Khả năng kiểm soát độ mịn của sản phẩm rất tốt
• Mức độ tiếng ồn được giảm bớt (thường ≤80dB)

Chúng tôiLoại máy xay bột bằng bánh xe dọc của dòng LM (LM Series Vertical Roller Mill)Loại máy này minh họa công nghệ VRM hiện đại thông qua những tính năng tiên tiến được thiết kế đặc biệt cho quá trình xử lý đá vôi. Với khả năng tiếp nhận vật liệu có kích thước lên đến 50mm và độ mịn sản phẩm dao động từ 30–325 mắt lưới (một số mẫu đặc biệt có thể đạt độ mịn lên đến 600 mắt lưới), các máy xay này có khả năng xử lý lượng vật liệu từ 3 đến 250 tấn mỗi giờ. Thiết kế tập trung (intensive design) tích hợp nhiều chức năng vào một thiết bị duy nhất, giúp giảm diện tích chiếm dụng đất xuống 50% và giảm chi phí cơ sở hạ tầng khoảng 40%. Thiết kế bánh xe và đĩa xay không tiếp xúc (non-contact roller and disc design) kéo dài thời gian sử dụng các bộ phận ma sát lên đến gấp ba lần, đồng thời giảm mức tiêu thụ năng lượng khoảng 30–40% so với các hệ thống xay sử dụng bi.

Máy xay siêu mịn (Ultrafine Grinding Mills)

Đối với các ứng dụng yêu cầu bột đá vôi có độ mịn cực cao (thường dưới 10 micron), cần sử dụng các loại máy xay siêu mịn chuyên dụng. Những máy này áp dụng các nguyên lý xay tiên tiến và hệ thống phân loại chính xác để đạt được kích thước hạt mà các thiết bị thông thường khó có thể tạo ra.

Chúng tôi…Máy xay siêu mịn loại SCM SeriesĐại diện cho công nghệ xay mịn đá vôi hiện đại nhất. Máy có khả năng sản xuất bột với độ mịn từ 325 đến 2500 lưới (D97 ≤ 5μm), vận hành với hiệu suất đáng chú ý. Nguyên lý hoạt động của máy dựa trên việc động cơ chính điều khiển ba vòng xay quay; vật liệu được phân tán vào đường xay nhờ lực ly tâm và trải qua quá trình xay từng lớp. Bộ phận phân loại bằng tuabin dọc đảm bảo độ chính xác trong việc điều chỉnh kích thước hạt, ngăn ngừa sự lẫn lộn của bột thô, từ đó tạo ra sản phẩm với độ đồng đều cao.

Dòng sản phẩm SCM mang lại những ưu điểm kỹ thuật vượt trội cho các ứng dụng đòi hỏi cao trong lĩnh vực đá vôi:

• Hiệu quả cao và tiết kiệm năng lượng (High Efficiency and Energy Saving)Dung lượng gấp đôi so với các máy xay Jet Mill, mức tiêu thụ năng lượng thấp hơn 30%, được trang bị hệ thống điều khiển thông minh với khả năng phản hồi tự động về độ mịn của sản phẩm.
• Phân loại độ chính xác cao (High-Precision Classification)Máy phân loại bằng tuabin đứng cho phép kiểm soát chính xác sự phân bổ kích thước hạt.
• Thiết kế bền bỉ (Durable Design)Những bánh xe làm từ vật liệu đặc biệt và các vòng mài giúp kéo dài thời gian sử dụng nhiều lần; buồng mài sử dụng ổ không chứa bạc đạn đảm bảo hoạt động ổn định.
• Bảo vệ môi trường và giảm tiếng ồn (Environmental Protection and Low Noise)Hiệu suất thu gom bụi của máy đạt trên mức tiêu chuẩn quốc tế, và thiết kế phòng cách âm giúp giữ mức độ ồn ≤75dB.

Với các mẫu máy từ SCM800 (sức chứa 0,5–4,5 tấn/giờ) đến SCM1680 (sức chứa 5,0–25 tấn/giờ), dòng máy xay này cung cấp các giải pháp phù hợp với nhiều yêu cầu sản xuất khác nhau, đồng thời đảm bảo chất lượng sản phẩm ổn định trong phạm vi độ mịn đa dạng.

Các thành phần chính của hệ thống nghiền đá vôi

Một hệ thống nghiền đá vôi hoàn chỉnh bao gồm nhiều bộ phận quan trọng, các bộ phận này hoạt động phối hợp với nhau để đạt được hiệu suất tối ưu.

Hệ thống nuôi dưỡng

Việc cung cấp thức ăn một cách nhất quán và được kiểm soát chặt chẽ là yếu tố thiết yếu để đảm bảo hoạt động ổn định của nhà máy. Có nhiều cơ chế cung cấp thức ăn khác nhau được sử dụng tùy thuộc vào đặc tính của vật liệu và thiết kế hệ thống:

• Bộ phận cấp liệu có chức năng rung (Vibratory Feeders)Cung cấp khả năng kiểm soát chính xác tốc độ cung cấp nguyên liệu đối với những vật liệu có dòng chảy tự do.
• Bộ phận cấp liệu bằng trục xoay (Screw Feeders)Phù hợp với các loại vật liệu có đặc tính dòng chảy kém hoặc cần chức năng buồng khí (airlock).
• Belt Feeders (Bộ phận phân phối bằng dây đai)Xử lý số lượng lớn tài liệu một cách đơn giản thông qua các thao tác vận hành và bảo trì.

Các hệ thống nghiền hiện đại thường tích hợp các thiết bị cân và các vòng điều khiển nhằm duy trì tốc độ cấp nguyên liệu tối ưu dựa trên mức tiêu thụ điện của máy nghiền cùng các thông số vận hành khác.

Hệ thống phân loại

Phân loại có thể được coi là khía cạnh quan trọng nhất trong các hệ thống xay nghiền hiện đại, bởi nó quyết định độ mịn của sản phẩm cuối cùng và hiệu suất tổng thể của hệ thống. Có nhiều loại thiết bị phân loại được sử dụng trong quá trình xay đá vôi:

• Các lớp phân loại tĩnh (Static Classifiers)Sử dụng lực hấp dẫn và lực quán tính để tách các vật, phù hợp với các quá trình tách đơn giản.
• Các Bộ phân loại Tương tác (Dynamic Classifiers)Sử dụng các lưỡi dao xoay để tạo ra lực ly tâm, giúp thực hiện các đường cắt chính xác trong phạm vi các hạt nhỏ.
• Các bộ phân loại hiệu quả cao (High-Efficiency Classifiers)Kết hợp nhiều nguyên tắc tách biệt khác nhau để đạt được độ tinh xảo và sự rõ ràng cao hơn trong việc phân biệt các yếu tố.

Việc lựa chọn công nghệ phân loại phù hợp phụ thuộc vào độ tinh xảo của sản phẩm mục tiêu, hiệu suất yêu cầu và các yếu tố kinh tế. Các hệ thống phân loại hiện đại cung cấp các tham số có thể điều chỉnh được để đáp ứng các yêu cầu khác nhau của sản phẩm mà không cần phải thay đổi cấu trúc cơ học.

Thu gom bụi và xử lý vật liệu

Việc nghiền đá vôi tạo ra lượng bụi mịn đáng kể, và lượng bụi này cần phải được kiểm soát và thu gom nhằm mục đích thu hồi sản phẩm cũng như tuân thủ các quy định về bảo vệ môi trường. Các hệ thống hiện đại thường sử dụng các phương pháp sau:

• Bộ lọc kiểu túi (Baghouse Filters)Lọc vải hiệu suất cao có khả năng bắt giữ các hạt cỡ dưới một micromet.
• Phương pháp làm sạch bằng luồng khí và dòng xung (Pulse-Jet Cleaning)Các hệ thống làm sạch tự động giúp duy trì hiệu suất của bộ lọc mà không làm gián đoạn quá trình vận hành.
• Bộ phận tách cycloneThường được sử dụng làm bộ phận phân tách trước để giảm áp lực lên các bộ lọc cuối cùng.

Thiết kế phù hợp cho các hệ thống xử lý vật liệu cũng rất quan trọng, đảm bảo việc vận chuyển sản phẩm một cách trơn tru giữa các giai đoạn sản xuất, đồng thời giảm thiểu tình trạng hư hỏng và phân loại sản phẩm sai cách.

Các yếu tố ảnh hưởng đến hiệu quả nghiền đá vôi

Một số yếu tố về vật liệu và quy trình vận hành có ảnh hưởng đáng kể đến hiệu suất và năng lực hoạt động của các quy trình nghiền đá vôi.

Đặc tính vật liệu

Độ dễ nghiền của đá vôi khác nhau đáng kể tùy thuộc vào nguồn gốc địa chất và thành phần của nó:

• Độ cứngĐược đo trên thang Mohs, thông thường dao động từ 2 đến 3 đối với đá vôi calcite nguyên chất, và tới 4 đối với các loại đá vôi dolomitic.
• Nội dung độ ẩm ảnh hưởng đến đặc tính dòng chảy của vật liệu và có thể cần phải được sấy khô trước để đảm bảo quá trình xay đạt hiệu quả tối ưu.
• Thành phần hóa họcCác tạp chất như silica làm tăng độ mài mòn và ảnh hưởng đến chất lượng sản phẩm.
• Cấu trúc tinh thểNguyên nhân ảnh hưởng đến các kiểu vỡ và nhu cầu năng lượng.

Việc mô tả chính xác nguyên liệu đầu vào là rất quan trọng để lựa chọn thiết bị phù hợp và tối ưu hóa các thông số vận hành.

Tham số vận hành

Các thông số vận hành chính ảnh hưởng đến hiệu suất nghiền bao gồm:

• Tốc độ cung cấpCần phải cân bằng giữa khả năng xay nghiền và dung lượng xử lý để tránh tình trạng quá tải hoặc hoạt động kém hiệu quả.
• Tốc độ xử lý của bộ phân loại (Classifier Speed)Trực tiếp kiểm soát độ mịn của sản phẩm trong các hệ thống tuần hoàn kín.
• Áp suất nghiềnTham số quan trọng trong các nhà máy xay bằng bánh xe đứng, ảnh hưởng đến lượng sản phẩm đạt được và mức tiêu thụ năng lượng.
• Tốc độ dòng khíẢnh hưởng đến quá trình vận chuyển vật liệu và sấy khô trong các nhà máy sử dụng luồng không khí để làm việc.

Các hệ thống mài hiện đại sử dụng các chiến lược điều khiển tinh vi để duy trì các thông số tối ưu bất chấp sự thay đổi của vật liệu đầu vào và điều kiện vận hành.

Các ứng dụng của sản phẩm từ đá vôi nghiền

Độ mịn và chất lượng của đá vôi nghiền quyết định tính phù hợp của nó cho các ứng dụng khác nhau:

Vật liệu xây dựng

Đá vôi nghiền dùng làm thành phần chính trong nhiều loại vật liệu xây dựng:

• Sản xuất xi măngLà nguyên liệu thô và chất điều chỉnh độ nhuyễn, thường yêu cầu mức độ mịn vừa phải.
• Chất phụ gia cho asphaltCải thiện độ ổn định và độ bền, đòi hỏi phân bố kích thước hạt phải đạt tiêu chuẩn nhất định.
• Sản phẩm xây dựngĐược sử dụng trong tường thạch cao, sơn và các loại lớp phủ có đặc tính được kiểm soát cẩn thận.

Ứng dụng trong lĩnh vực môi trường

Các đặc tính hóa học của đá vôi khiến nó trở nên có giá trị trong lĩnh vực bảo vệ môi trường:

• Khử lưu huỳnh khí thảiĐá vôi tốt có phản ứng với lưu huỳnh điôxit trong khí thải từ các nhà máy điện.
• Xử lý nướcĐiều chỉnh độ pH và loại bỏ các tạp chất trong các hệ thống cấp nước công nghiệp và đô thị.
• Stabil hóa đấtCải thiện độ chua của đất trong các ứng dụng nông nghiệp và xây dựng.

Ứng dụng công nghiệp

Các quy trình sản xuất khác nhau sử dụng đá vôi nghiền:

• Nhựa và PolymeLà những chất gia tăng chức năng giúp cải thiện độ bền cơ học và giảm chi phí sản xuất.
• Sản xuất giấyLà các chất màu dùng để phủ và làm đầy, yêu cầu độ sáng cao và hình dạng hạt có đặc tính nhất định.
• Dược phẩm và Thực phẩmĐá vôi siêu tinh khiết, mịn, được sử dụng làm chất bổ sung canxi và phụ liệu trong y học.

Kết luận

Công nghệ nghiền đá vôi đã phát triển thành lĩnh vực rất phức tạp, trong đó việc lựa chọn và vận hành thiết bị có ảnh hưởng đáng kể đến chất lượng sản phẩm, chi phí vận hành và hiệu suất môi trường. Việc hiểu rõ các nguyên lý cơ bản, các lựa chọn thiết bị và các yếu tố cần xem xét trong quá trình vận hành là rất quan trọng để thiết kế và vận hành các hệ thống nghiền đá vôi một cách hiệu quả.

Từ các máy xay truyền thống đến các máy xay bánh đà vuông tiên tiến và các hệ thống xay siêu mịn chuyên dụng, công nghệ hiện đại cung cấp giải pháp cho hầu như mọi nhu cầu xay đá vôi. Sự tiến bộ không ngừng của công nghệ xay, đặc biệt là trong các lĩnh vực hiệu quả năng lượng, phân loại chính xác và kiểm soát quá trình, hứa hẹn sẽ mang lại những khả năng lớn hơn nữa cho tương lai của ngành xử lý đá vôi.

Khi lựa chọn thiết bị nghiền đá vôi, cần xem xét không chỉ vốn đầu tư ban đầu mà còn có chi phí vận hành lâu dài, yêu cầu bảo trì, tính linh hoạt đối với sự thay đổi sản phẩm trong tương lai và sự tuân thủ các quy định về môi trường. Với việc lựa chọn và vận hành đúng cách, các nhà máy nghiền đá vôi hiện đại có thể sản xuất ra sản phẩm có chất lượng cao một cách nhất quán, hiệu quả và tiết kiệm chi phí trong nhiều ứng dụng khác nhau.
